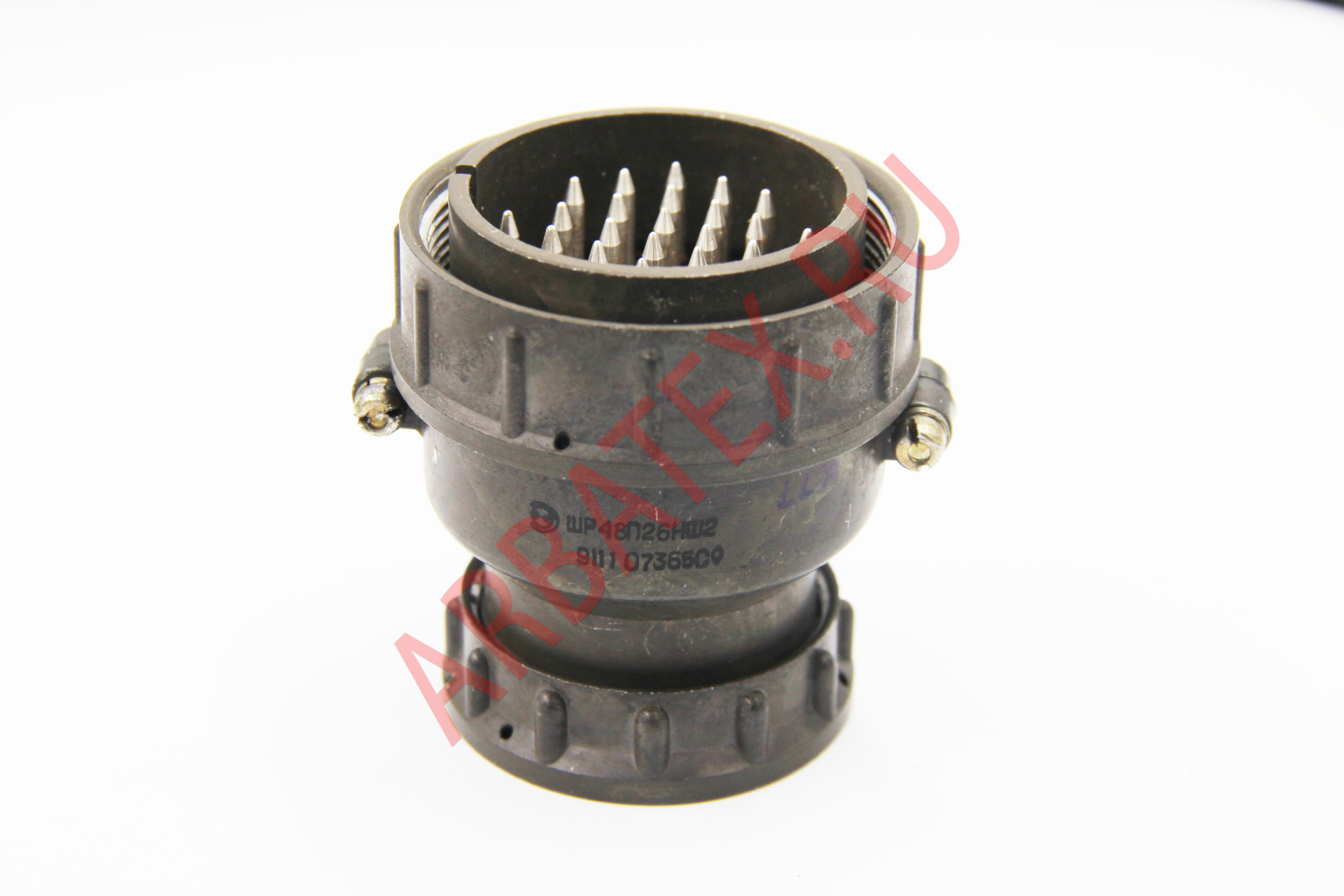

ШР48П26НГ2 вилка кабельная Разъемы ШР, СШР фото фото 2

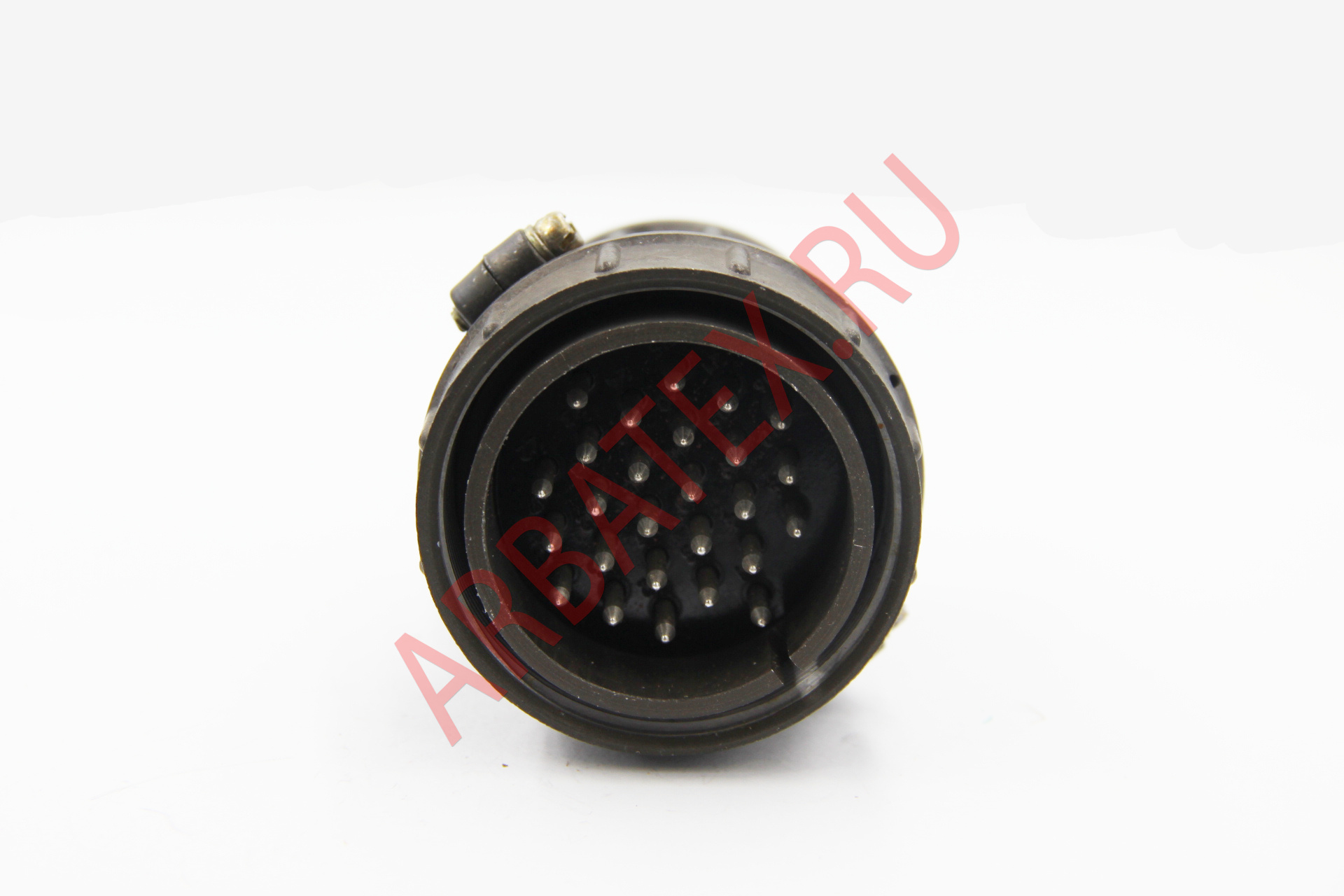

ШР48П26НГ2 вилка кабельная Разъемы ШР, СШР фото фото 3

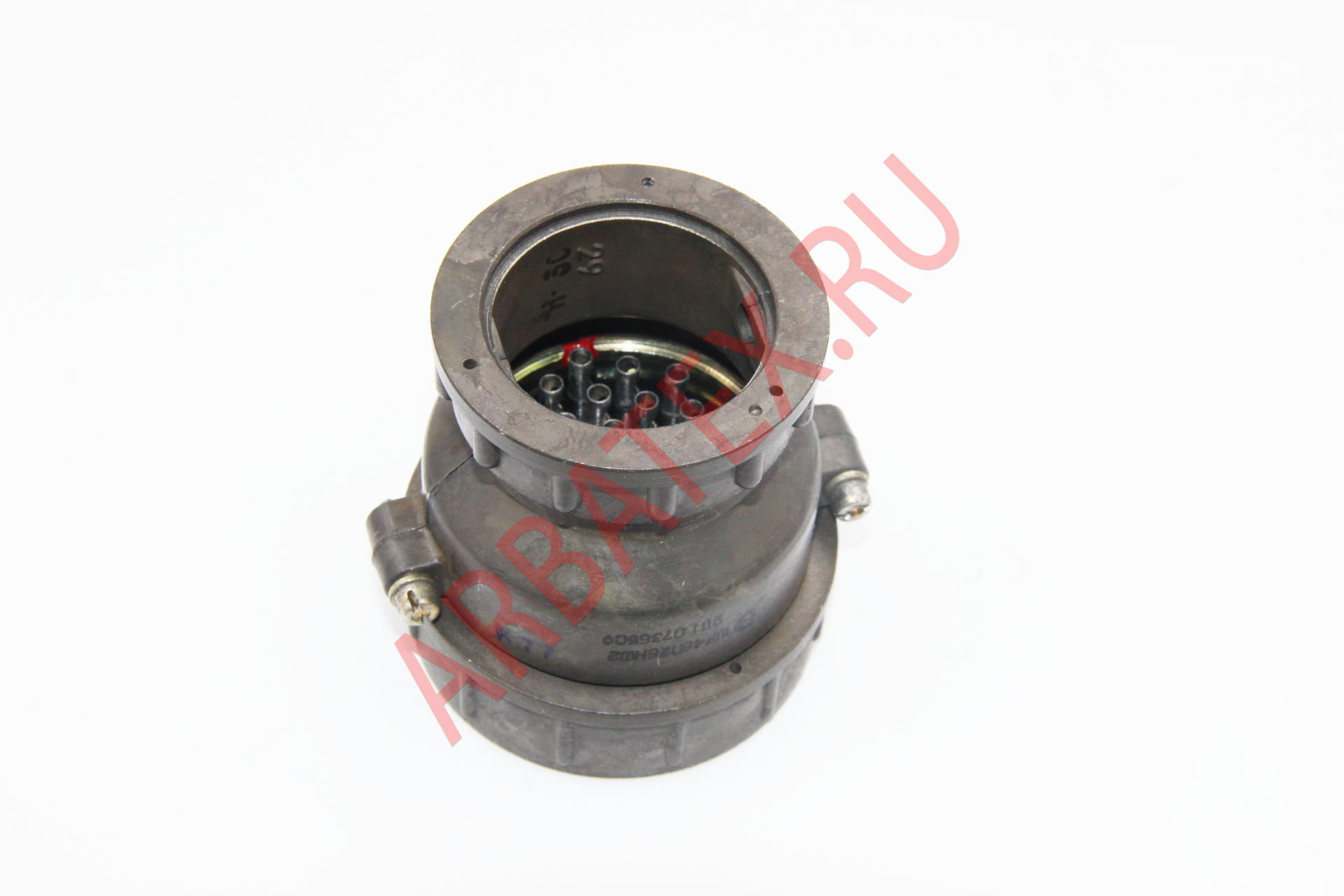

ШР48П26НГ2 вилка кабельная Разъемы ШР, СШР фото фото 4

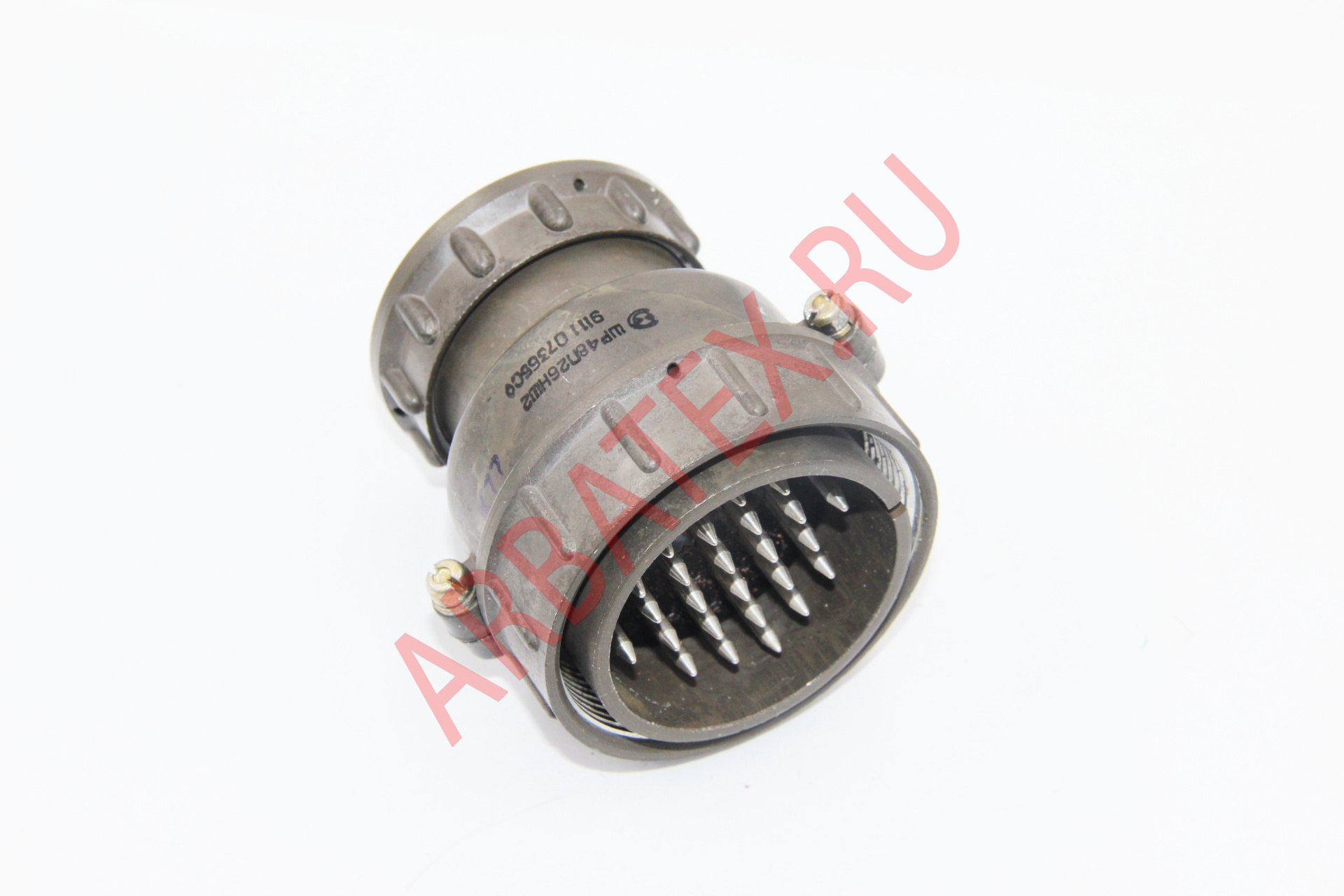

ШР48П26НГ2 вилка кабельная Разъемы ШР, СШР фото фото 5

Отзывов: 0

Добавить отзыв

Описание товара:

ШР48П26НГ2 вилка кабельная с прямым патрубком предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Сфера применения: радиоэлектронная и радиотехническая аппаратура.

Характеристики:

Все характеристики

Загрузить / Загрузить / Загрузить / Загрузить

325 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Соединители ШР состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными (блочными), так и кабельными.
Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69.
Допускается применение соединителей для наружного монтажа при условии их защиты от непосредственного воздействия дождя, динамической пыли, солнечного излучения.
Маркируются цифро-буквенным кодом на корпусе.
Соединители ШР работоспособны при сочленении с соединителями 2РТТ по ГЕ0.364.120ТУ и соединителями 2РТ-А по ГЕ0.364.118ТУ.

Условное обозначение:

Вилка ШР48П26НГ2, где:

ШР - тип соединителя.

48 - условный размер корпуса.

П - с прямым патрубком.

26 - количество контактов.

Н - гайка патрубка для неэкранированного кабеля.

Г - вилка.

2 - сочетание контактов.

Технические параметры соединителей ШР:
Общее количество контактов:	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47
Максимальный ток на одиночный контакт, А:	20....200
Максимальная токовая нагрузка на соединитель, А:	20....675
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 2,5 мм - диаметр контакта, 3,5 мм - диаметр контакта, 5,5 мм - диаметр контакта, 9,0 мм	2,5 1,0 0,75 0,3 0,15
Максимальное рабочее напряжение, В:	850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с² (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с² (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с² (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10^-4 (10^-6)
Рабочая температура окружающей среды, °C:	от -60 до +60
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +110
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
