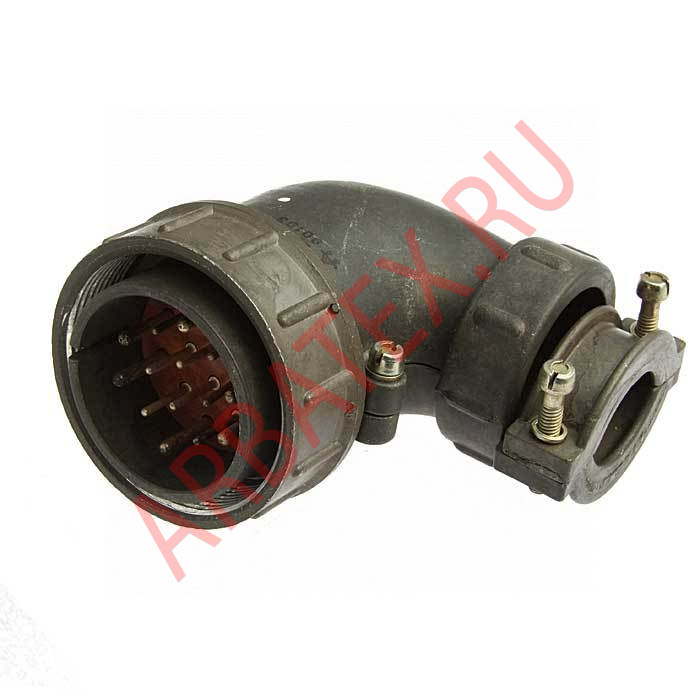

ШР40У16НГ2-Н вилка

Разъемы ШР предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).
Соединители ШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть ШР изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов: серебро или никель.

Технические характеристики ШР40У16НГ2-Н:

Рабочий ток на контактах диаметром:

- 1,5 мм - 10 А;

- 2,5 мм - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 2,5 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Количество сочленений-расчленений изделий соединителей ШР40У16НГ2 - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости - не менее 15 лет.

Хвостовики контактов изделия разъём ШР40У16НГ2 допускают подсоединение проводов сечением в зависимости от диаметра контакта:

- при 1,5 мм - не более 1,93 мм2;

- при 2,5 мм - не более 3 мм2.
