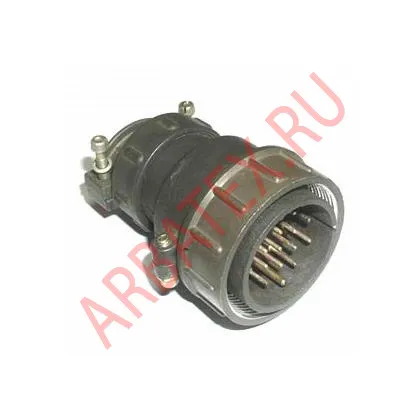

ШР40П16НГ2 вилка

Разъемы ШР предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).
Соединители ШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть ШР изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов: серебро или никель.
Разъемы ШР по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями:
- ШР по ГЕО.364.107 ТУ
- 2РТ-А по ГЕО.364.118 ТУ
- 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ)
- ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ

Расшифровка условного обозначения ПРИБОРНОЙ (БЛОЧНОЙ) ЧАСТИ.
ШР40П14ЭШ2

ШР - Тип соединителя
40- Условный размер корпуса
П (ПК, СК) - Конструктивное исполнение приборной части:
                    П - без патрубка
                    ПК - с прямым патрубком
                    СК - с угловым патрубком
14 - Количество контактов
Э (Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Ш (Г) - Вид контактов: Г-розетка, Ш-вилка
2 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
      2 - четырнадцать контактов (8 контактов Ø 1,5 мм, 6 контактов Ø 2,5 мм)
Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром)
М – Материал корпуса: М - пластмассовый корпус.

Общие технические характеристики разъемов типа ШР40
