ШР20ПК4НГ8 вилка купить по низкой цене, описание, доставка

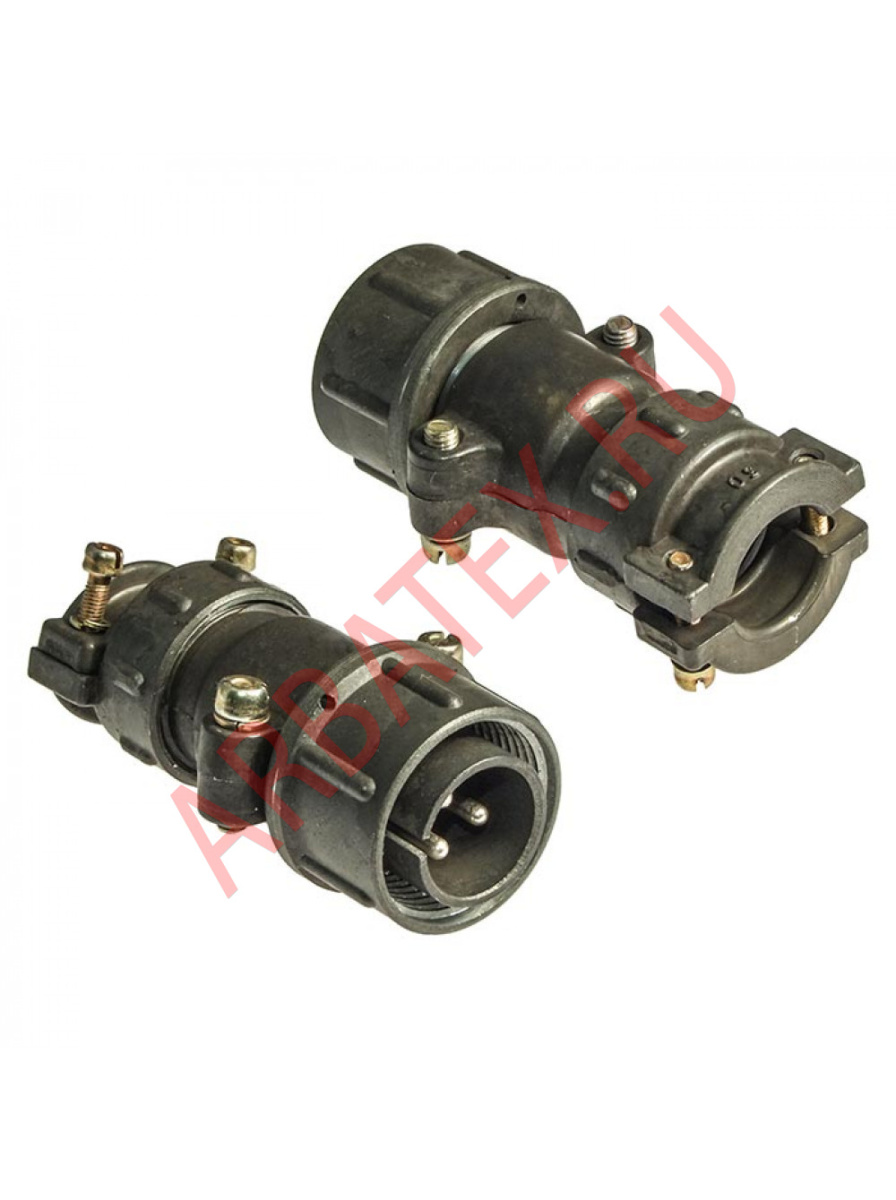

ШР20ПК4НГ8 вилка Разъемы ШР, СШР фото фото 2

Отзывов: 0

Добавить отзыв

Описание товара:

Соединители ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В. Разъемы типа ШР выпускают с числом контактных пар от 1 до 45.

71 руб. / шт Цена не является конечной и требует уточнения у менеджера.

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Штыри имеют диаметр от 1.5 до 9 мм и рассчитаны на пропускание тока до 100А. Соединение разъемов – резьбовое, с одношпоночной поляризацией. Разъемы можно применять для соединения неэкранированных и экранированных кабелей. В последнем случае на корпусе вместо хомута делают резьбу с гайкой.
Система соединителей ШР состоит из фланцевой блочной розетки (ее также называют колодкой) с креплением винтами и кабельной вилки (вставки) с накидной гайкой.

Технические параметры

Патрубок	прямой
Серия	шр
Функциональное назначение	вилка
Способ монтажа	на кабель
Количество контактов	4
Материал корпуса	металл
Материал изолятора	карболит
Сопротивление изолятора не менее,МОм	1000
Покрытие контактов	серебро
Сопротивление контактов не более,Ом	0.01
Максимальный ток, не более,А	25
Рабочее напряжение,В	850
Рабочая температура,°С	-60…110
Условный размер корпуса	20
Сочетание контактов	8
Тип контактов	гнездо
Форма контактов	прямые
Вес, г	45
