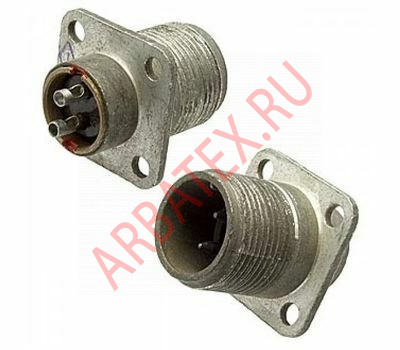

СШРГ20П2ЭШ6 вилка

Описание разъема СШРГ20П2ЭШ6:

Соединитель СШРГ20П2ЭШ6 цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединитель СШРГ20П2ЭШ6 имеет два контакта, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
СШРГ20П2ЭШ6 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Максимальное напряжения для соединителя СШРГ20П2ЭШ6 - 850В.
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.

Параметры разъема СШРГ20П2ЭШ6:

- Сопротивление контактов ..... не более 1,3 мОм
- Сопротивление изоляции ..... не менее 5000 МОм
- Максимальная токовая нагрузка на одиночный контакт ..... 35 А
- Количество сочленений–расчленений ..... 500
- Интервал рабочих температур ..... от -60 до +70°С
- Минимальная наработка ..... 1000 часов
- Срок сохраняемости ..... 25 лет

Обозначение разъема СШРГ20П2ЭШ6:

СШРГ - тип соединителя;
20 - условный размер корпуса;
П - конструктивное исполнение приборной части: П - без патрубка;
Э - вид гайки патрубка: Э - для экранированного кабеля;
2 - количество контактов;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
6 - обозначение сочетания контактов (условное число).
