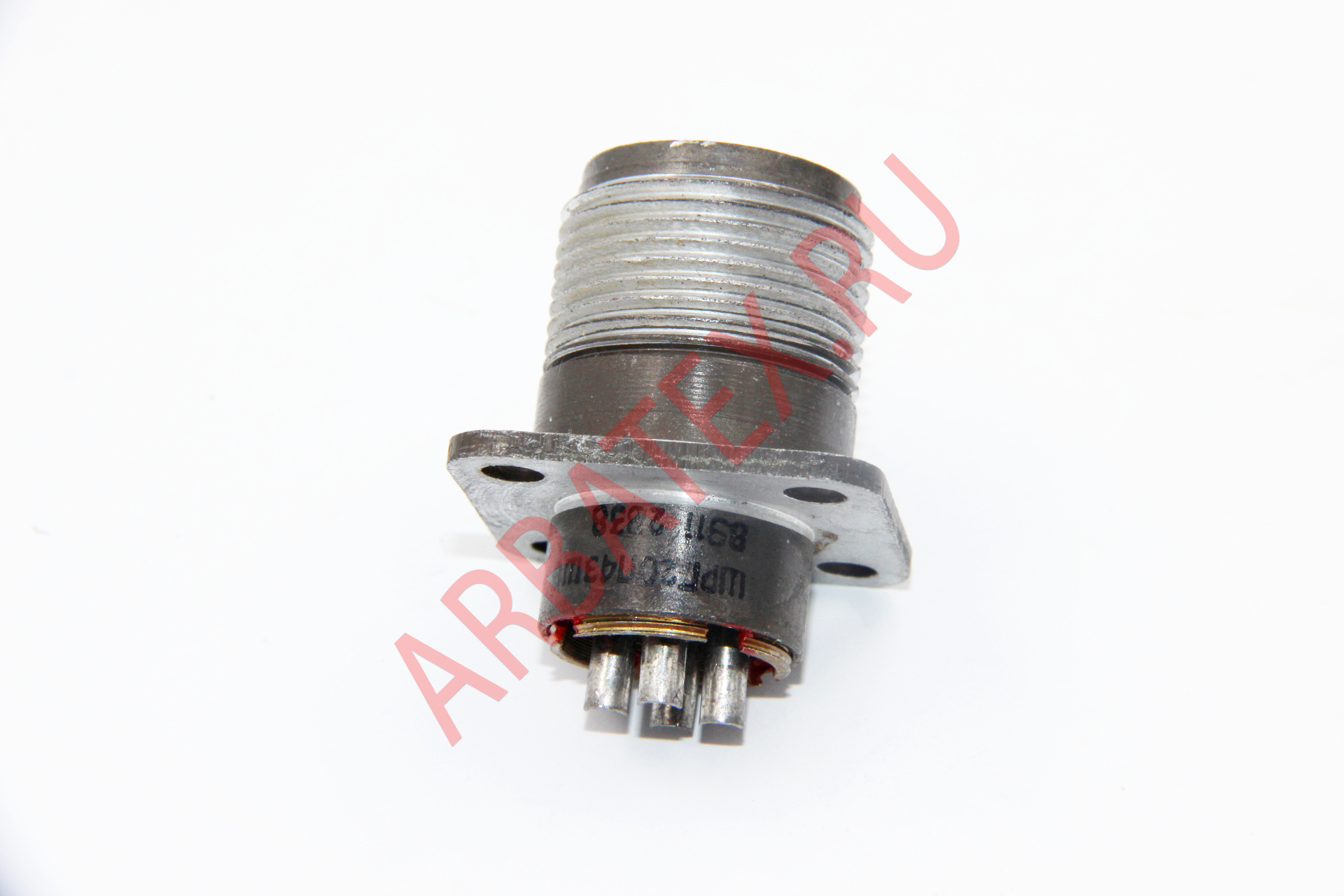

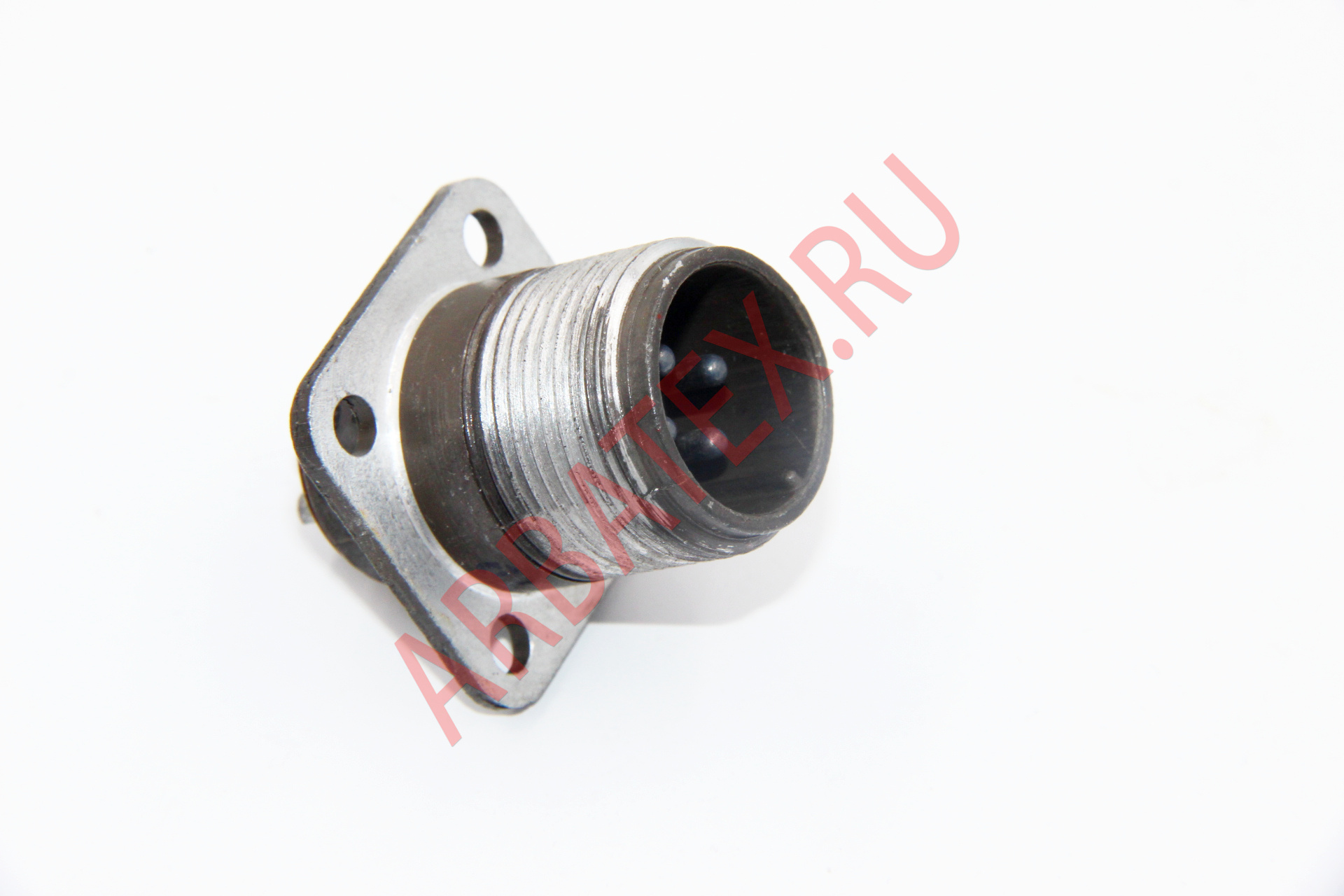

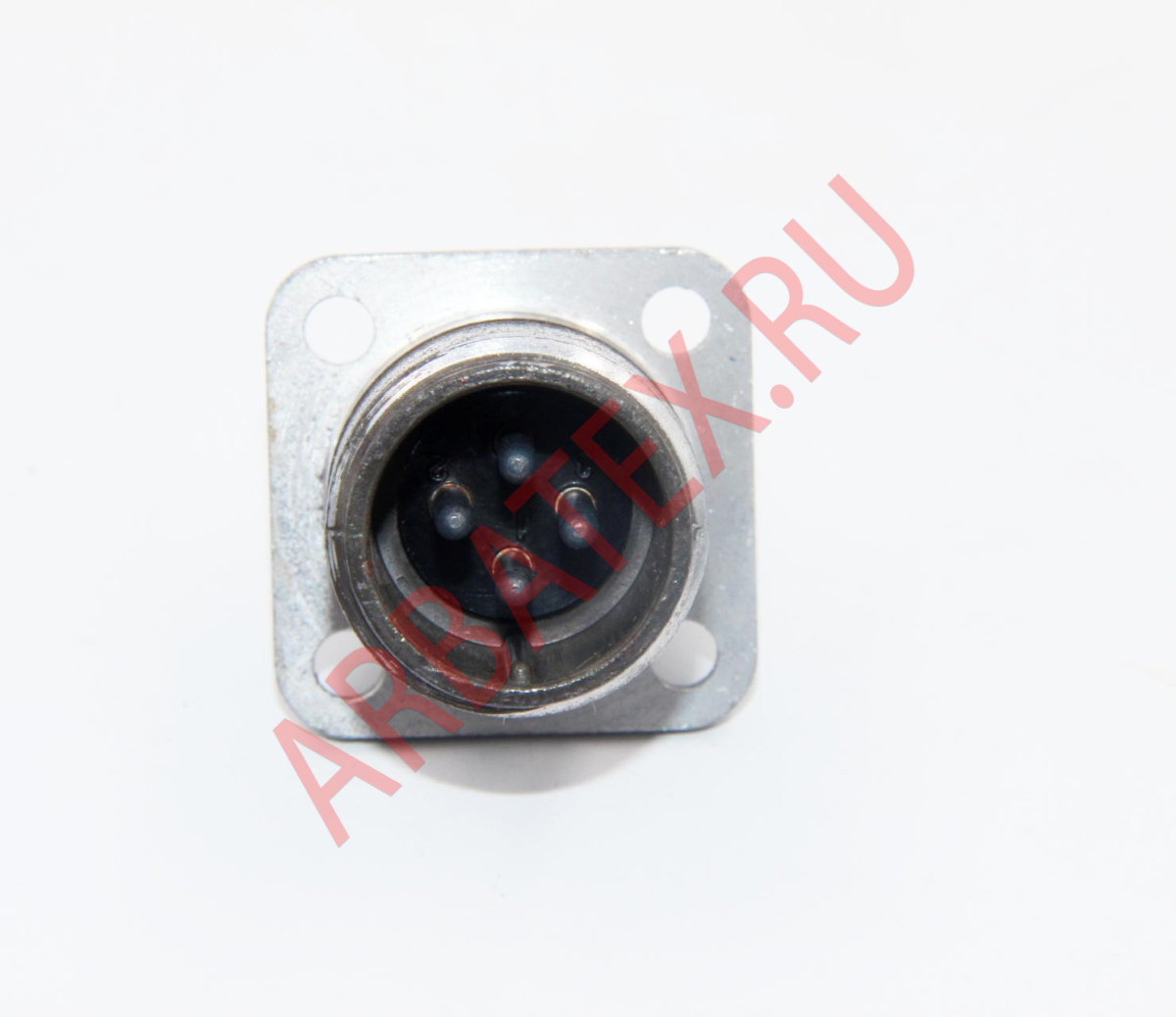

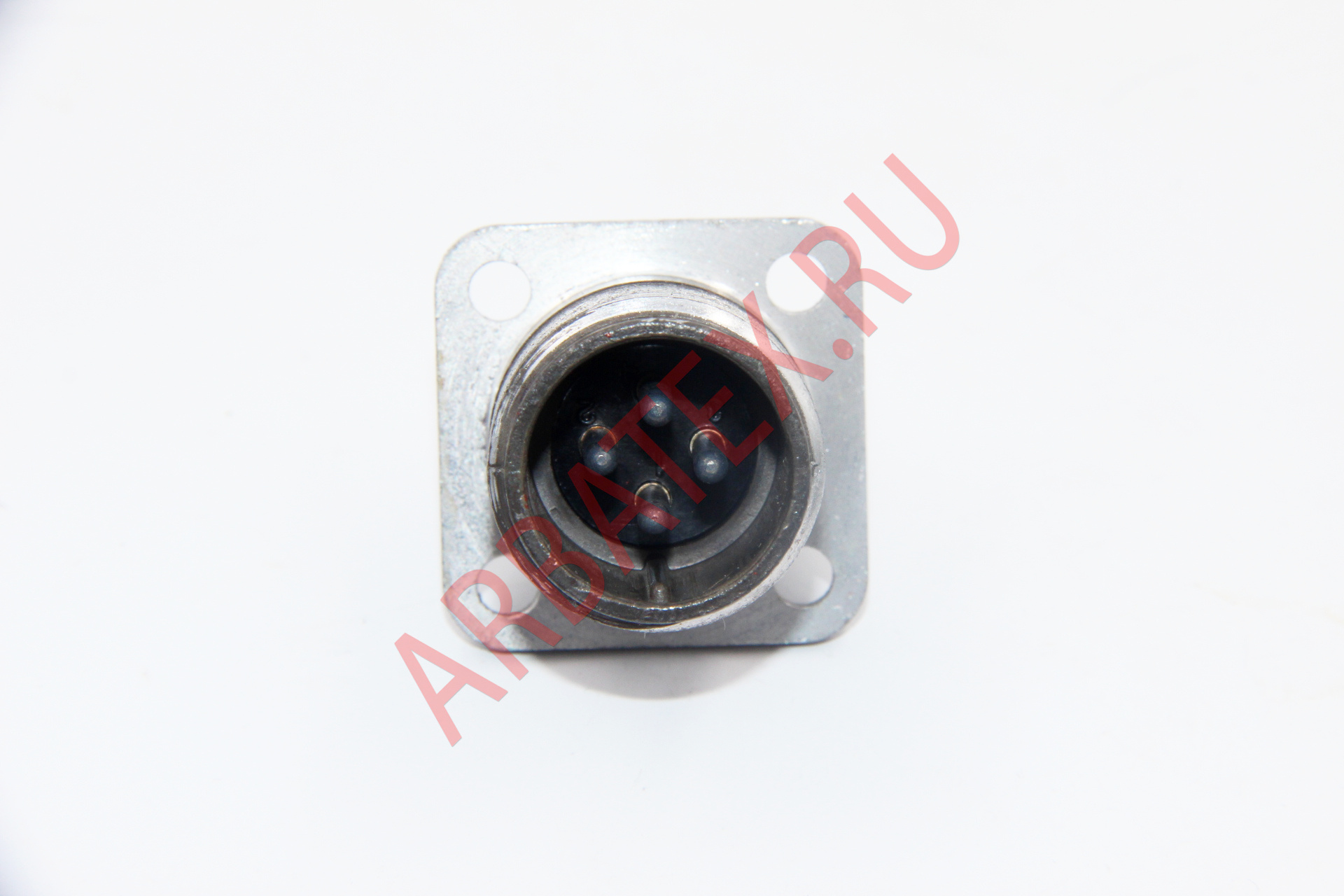

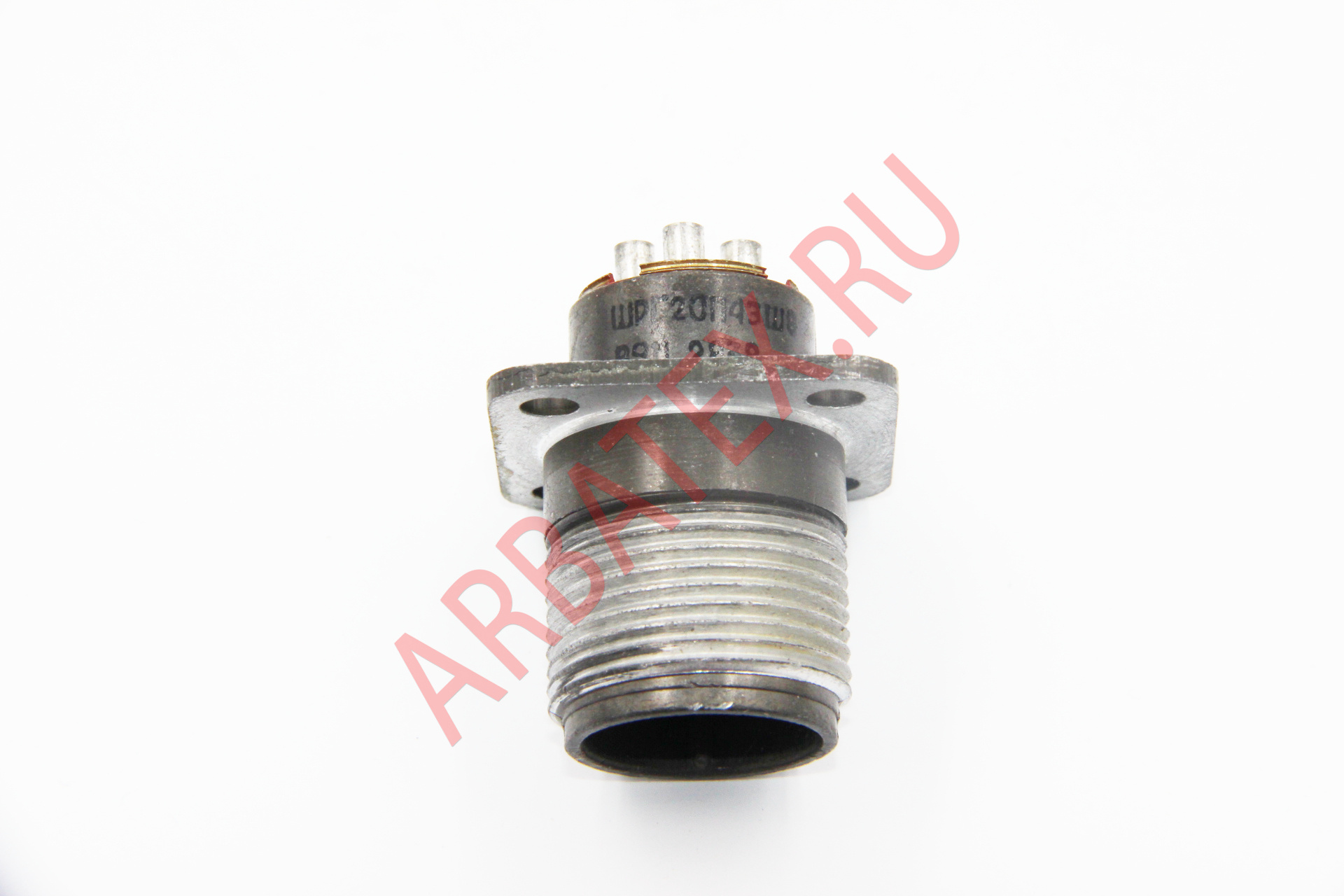

ШРГ20П4ЭШ8

Условное обозначение:

Вилка ШРГ20П4ЭШ8, где:

ШРГ - тип соединителя.

20 - условный размер корпуса.

П - без патрубка.

4 - количество контактов.

Э - для экранированного кабеля (отсутствует).

Ш - вилка.

8 - сочетания контактов.

      Также к заказу доступны другие соединители ШРГ.

Технические характеристики ШРГ20П4ЭШ8:

Рабочий ток - не более 25 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметр контактов - 2,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Количество сочленений-расчленений изделий соединителей ШРГ20П4ЭШ8 - 500.

Скорость утечки воздуха при перепаде давления до 9,8∙104 Па (1 кгс/см2) - не более 2 л/ч.

Минимальная наработка - 1000 ч.

Срок сохраняемости - не менее 15 лет.

Сочленение изделия разъём ШРГ20П4ЭШ8 - резьбовое.

Тип корпуса - герметичный.

Метод монтажа - пайка.

Габаритные размеры - 43,4×32×32 мм.
