ШР20П4НШ4

Описание:

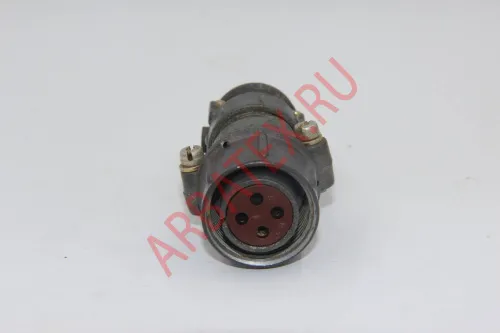

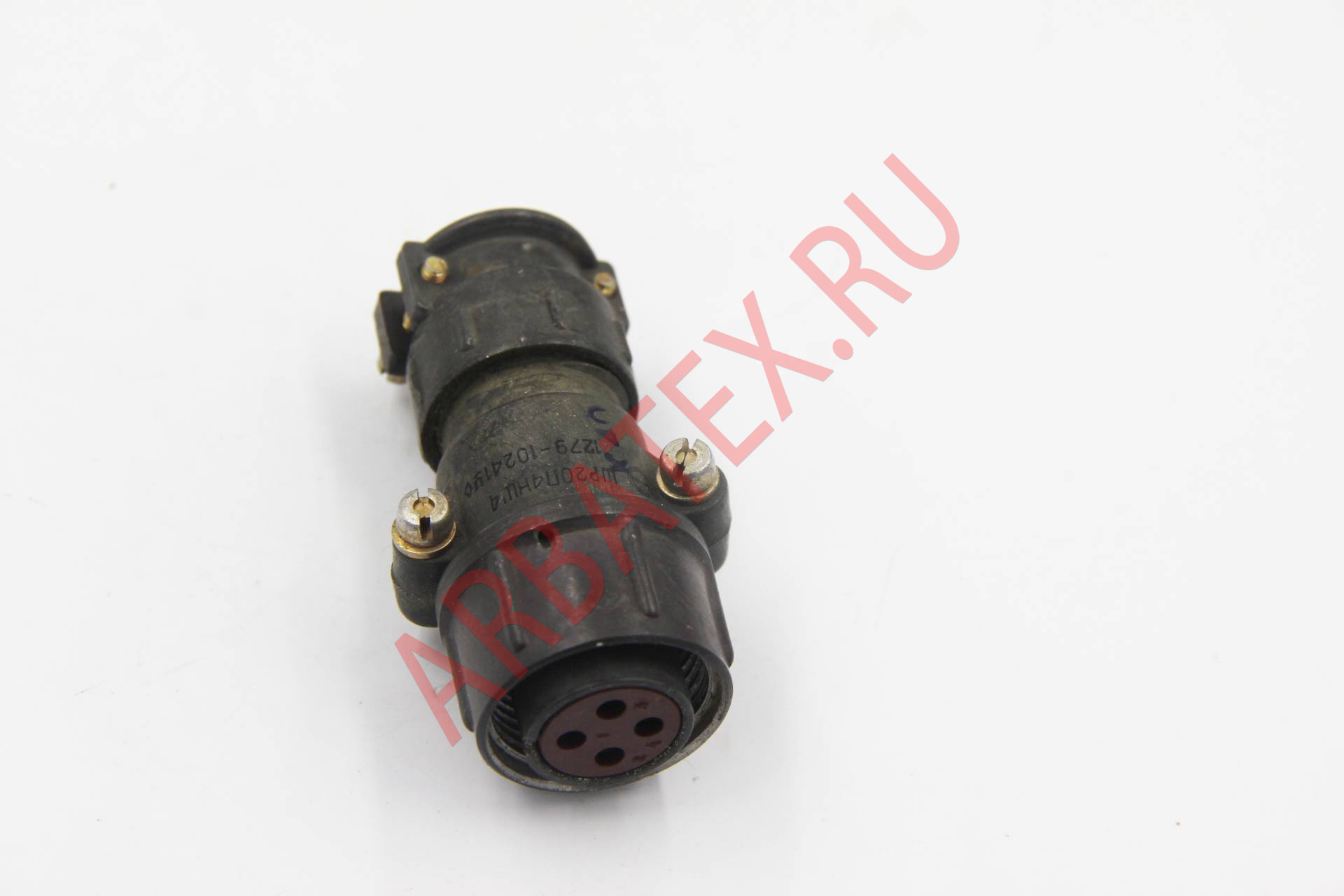

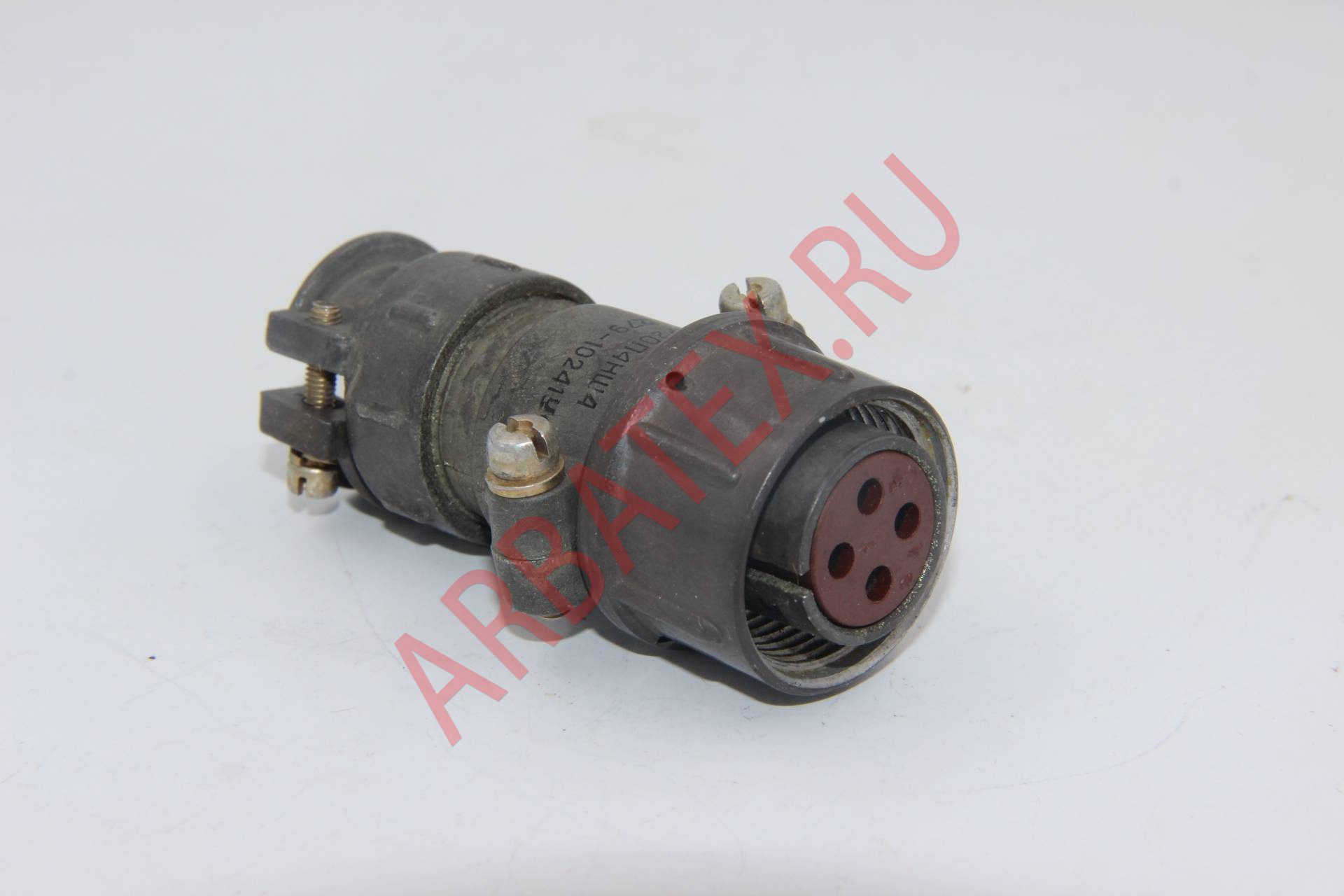

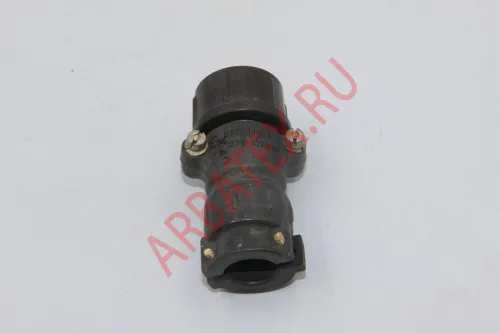

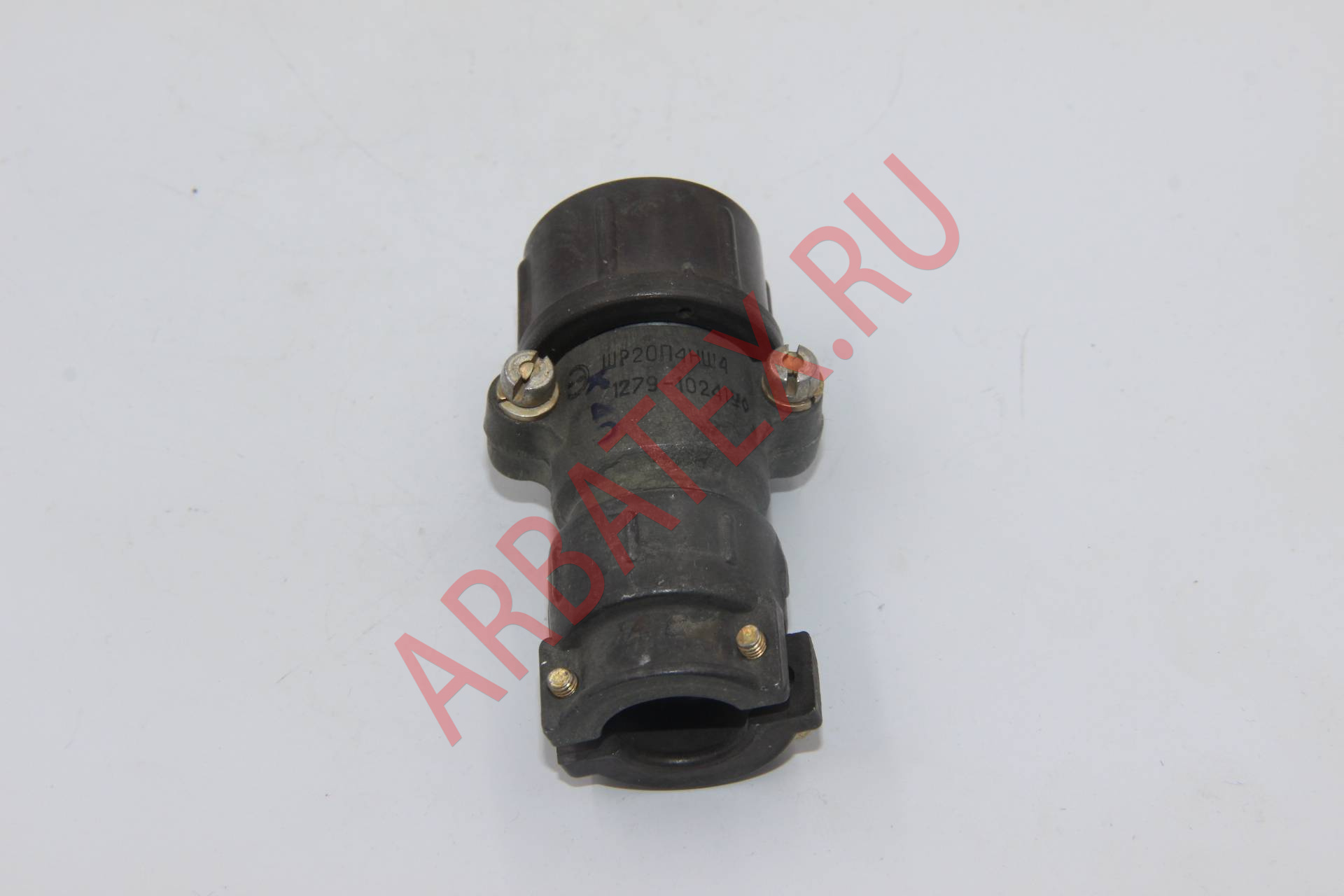

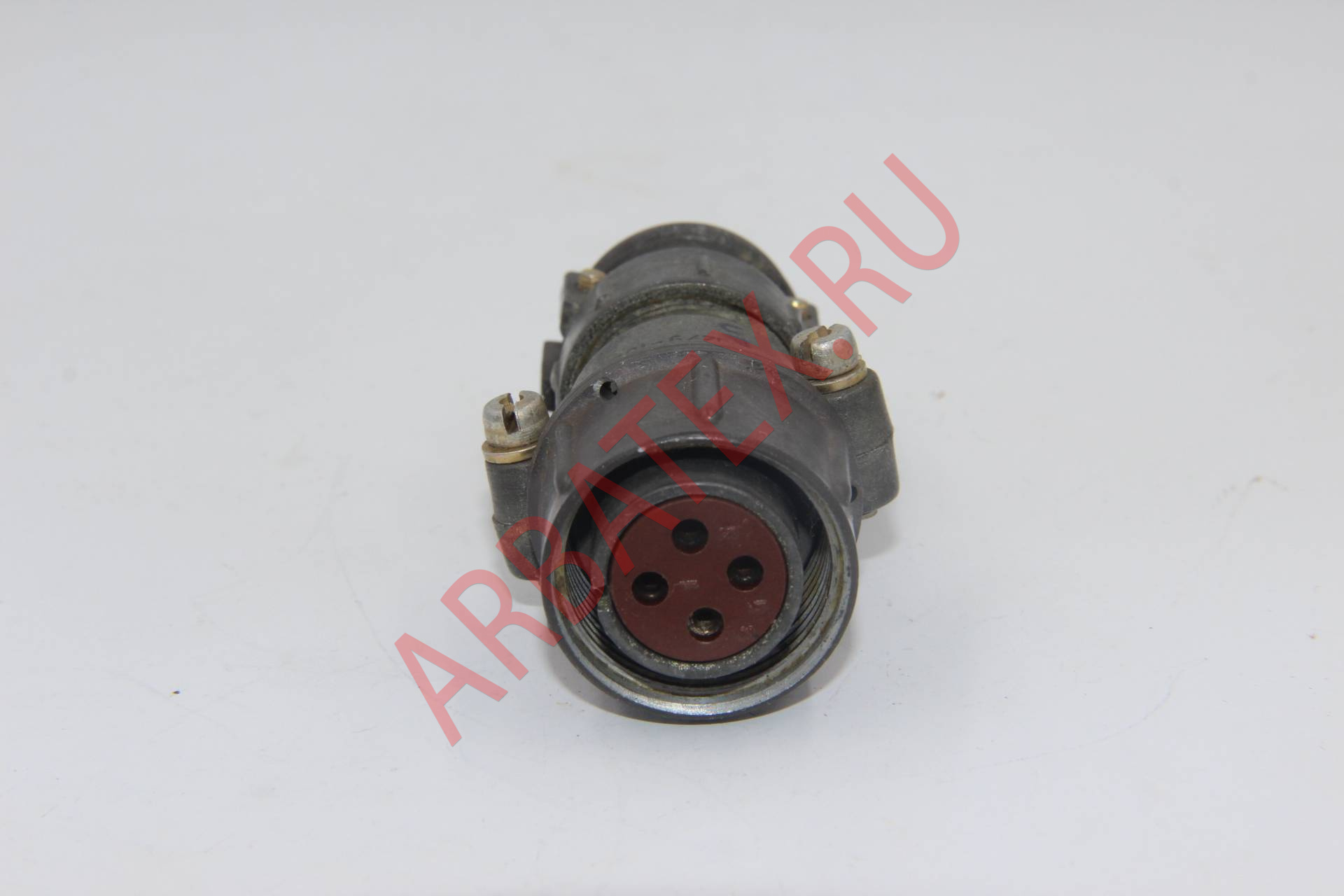

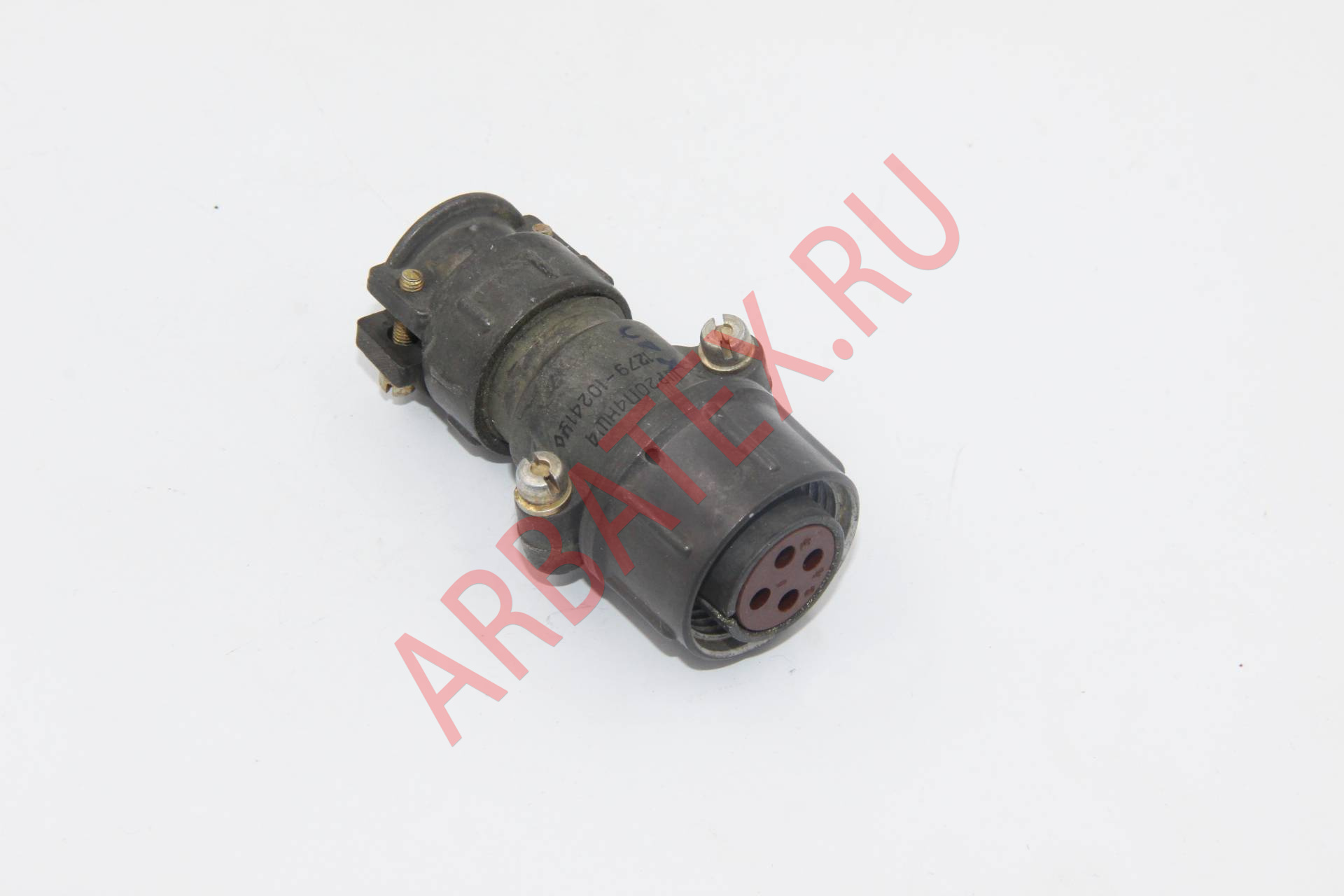

ШР20П4НШ4 розетка кабельная с прямым патрубком предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Технические характеристики ШР20П4НШ4:

Рабочий ток - 10 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметр контактов - 1,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 2,5 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Количество сочленений-расчленений изделий соединителей ШР20П4НШ4 - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости - не менее 15 лет.

Хвостовики контактов изделия разъём ШР20П4НШ4 допускают подсоединение проводов сечением - не более 1,93 мм2.

Количество припаек - не более 3.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 67,7×37,1×29,5 мм.

Варианты исполнения розеток ШР20П4НШ4 в зависимости от вида приёмки:

- отдел технического контроля - ШР20П4НШ4 ОТК;

- особо стойкие (особо стабильные) - ОСШР20П4НШ4, ШР20П4НШ4 ОС;

- приемка заказчика - ШР20П4НШ4 ПЗ;

- военная приемка - ШР20П4НШ4 ВП.
