Описание:

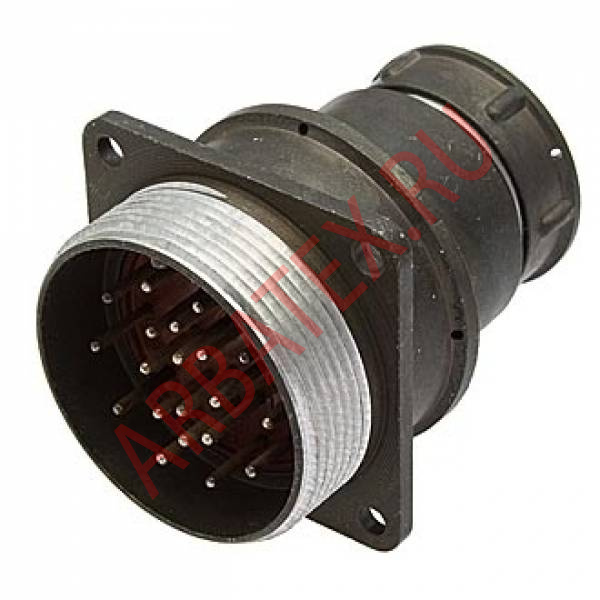

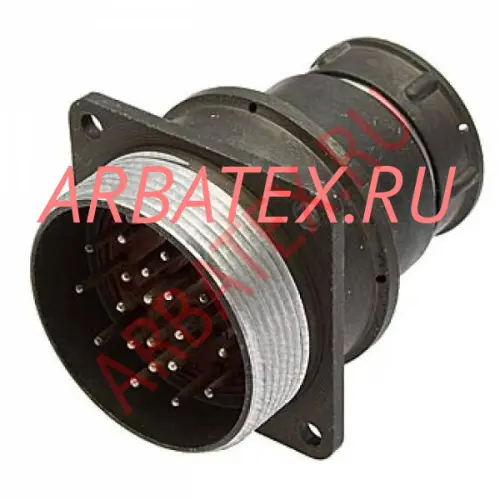

Разъем 2РМ33БПЭ20Ш1В1- принадлежит к серии 2РМ и имеет блочный корпус и прямой патрубок. Диаметр посадочного отверстия разъема 33 мм, а так же диаметр контактов 1 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 560 В, а токовая нагрузка до 7 А. Разъем 2РМ33БПЭ20Ш1В1 имеет 20 контакта и относится к вилкам.
Также 2РМ33БПЭ20Ш1В1 относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.
Покрытие контактов у данных разъемов - судя по последней букве "В" в маркировке - серебро.
Разъемы серии 2рм могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.
Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.
Более подробные характеристики и параметры Вы можете посмотреть ниже.
Параметры разъема 2РМ33БПЭ20Ш1В1:
- Максимальное рабочее напряжение ...... 560 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 5000 часов
- Срок сохраняемости ...... 25 лет
Обозначение разъема 2РМ33БПЭ20Ш1В1:
2РМ - тип соединителя;
33 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Э- вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
20 - количество контактов;
Ш - часть соединителя: Ш - вилка; Г - розетка;
1- обозначение сочетания контактов;
В- покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.
Размеры габаритные
D1 - М33×1, мм
D2 - М36,×1,5 мм
Lmax - 25, мм
А - 32, мм
В - 40, мм
Dлев-М33x1 мм
d-22,5 мм
Imax-48 мм
Lmax-67,5 мм
Разъем в разборном виде
Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.
Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.
