РМГ22БПН10Ш1В1

Описание:

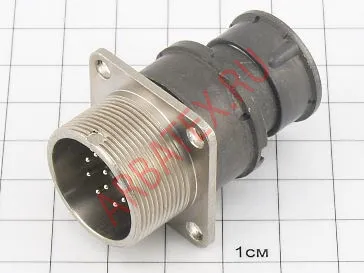

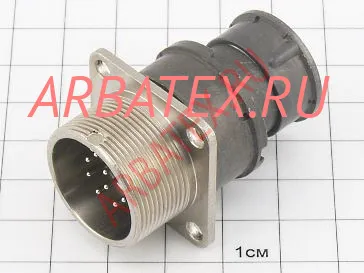

Разъем РМГ22БПН10Ш1В1 - принадлежит к серии РМГ и имеет блочный корпус. Диаметр посадочного отверстия разъема 22 мм, а так же диаметр контактов 1 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 560 В, с максимальной токовой нагрузкой до 8 А на каждый контакт и до 27 А на соединитель в целом . Разъем РМГ22БПН10Ш1В1 имеет 10 контакта и относится к вилкам.

Также РМГ22БПН10Ш1В1 относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.Покрытие контактов у данных разъемов - судя по последней букве "А" в маркировке - золото.
Разъемы серии рмг могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.

Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.

Более подробные характеристики и параметры Вы можете посмотреть ниже.

Параметры разъема РМГ22БПН10Ш1В1:

- Максимальное рабочее напряжение ...... 560 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 5000 часов
- Срок сохраняемости ...... 25 лет

Обозначение разъема РМГ22БПН10Ш1В1:

РМГ – Тип разъема - соединитель электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.
22 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
10 - количество контактов;
Ш- часть соединителя: Ш - вилка; Г - розетка;
1- обозначение сочетания контактов;
А- покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.

Установочные размеры

Условный размер корпуса: 22 мм
Dлев-22×1 мм
D1-24×1 мм
Imaх-28 мм
A - 23,0мм
B - 30,0мм

Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.



Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.
