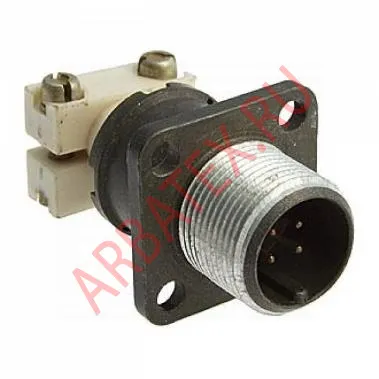

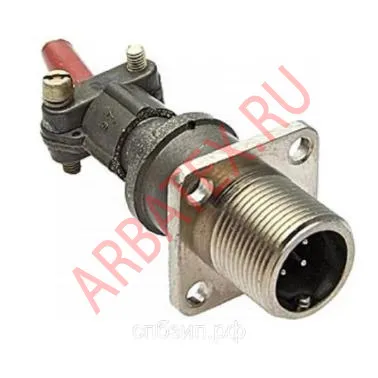

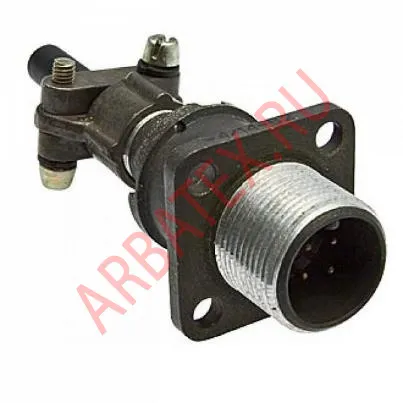

Описание разъема ОНЦ-РГ-09-4/14-В6:
Соединитель ОНЦ-РГ-09-4/14-В6 в виде розетки имеет 4 контакта, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
ОНЦ-РГ-09-4/14-В6 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Сопротивление контактов ОНЦ-РГ-09-4/14-В6 имеют 0,005Ом, а проходящий через них ток 8А. Максимальное напряжения для соединителя ОНЦ-РГ-09-4/14-В6- 500В.
Допустимый ток на розетку ОНЦ-РГ-09-4/14-В6 - 10А
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.
Параметры соединителя ОНЦ-РГ-09-4/14-В6:
ОНЦ-РГ-09 - тип соединителя;
Функциональное назначение: вилка
Способ монтажа: пайка на кабель
Форма контактов: прямые
Количество контактов: 4
Материал корпуса: металл
Материал изолятора: карболит
Сопротивление изолятора не менее,МОм: 5000
Покрытие контактов: серебро, никель
Сопротивление контактов не более,Ом: 0.005
Максимальный ток, не более,А: 10
Рабочее напряжение ,В: 400
Максимальное напряжение не более,В: 500
Рабочая температура,оС: -60…70
Обозначение разъема ОНЦ-РГ-09-4/14-В6:
ОНЦ-РГ-09 - тип соединителя;
4 - количество контактов;
14 - Условный размер корпуса;
В - часть соединителя: В - вилка, Р-розетка;
Конструктивное исполнение:
1 - приборная часть без кожуха (патрубка);
2 - приборная часть неэкранированная с прямым кожухом (патрубком);
3 - приборная часть экранированная с прямым кожухом (патрубком);
7 - пластмассовое исполнение;
11 - кабельная часть без кожуха (патрубка);
12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
13 - кабельная часть экранированная с прямым кожухом (патрубком);
14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
15 - кабельная часть экранированная с угловым кожухом (патрубком);
- 16, 17, 18 - пластмассовое исполнение.
