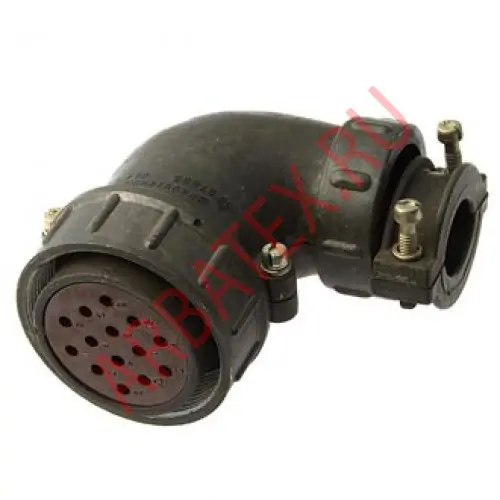

ШР60У31ЭШ1 розетка кабельная

Розетка ШР60У31ЭШ1 цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР60У31ЭШ1, где:

ШР - тип соединителя.

60 - условный размер корпуса.

У - с угловым патрубком.

31 - количество контактов.

Э - для экранированного кабеля.

Ш - розетка.

1 - сочетания контактов.



Технические характеристики :

Рабочий ток на контактах диаметром:

- 1,5 мм - 7 А;

- 2,5 мм - 17,5 А;

- 3,5 мм - 35 А;

- 5,5 мм - 70 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 2,5 мм; 3,5 мм; 5,5 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм;

- 3,5 мм - 0,75 мОм;

- 5,5 мм - 0,3 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 107,6×95,4×72,5 мм.

Температура окружающего воздуха - от -60° С до +60° С.
