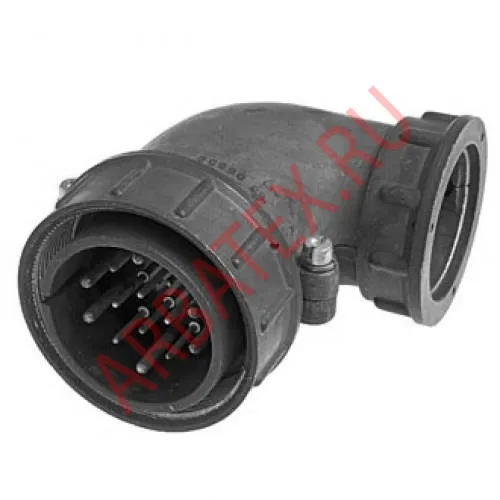

ШР40У14НГ2 вилка кабельная

Вилка кабельная ШР40У14НГ2 с угловым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР40У14НГ2, где:

ШР - тип соединителя. 40 - условный размер корпуса. У - с угловым патрубком. 14 - количество контактов. Н - для неэкранированного кабеля. Г - вилка. 2 - сочетания контактов.

Технические характеристики :

Рабочий ток на контактах диаметром:

- 1,5 мм - 10 А;

- 2,5 мм - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметры контактов - 1,5 мм; 2,5 мм. Покрытие контактов - серебро. Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм. Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 84,4×88×52,5 мм. Температура окружающего воздуха - от -60° С до +60° С.

Соединители ШР40У14НГ2 - предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ.
