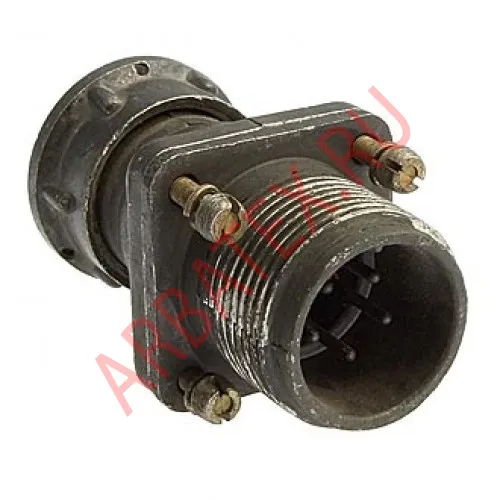

ШР32ПК4НШ14 вилка блочная

Вилка блочная ШР32ПК4НШ14  с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР32ПК4НШ14, где:

ШР - тип соединителя. 32 - условный размер корпуса. ПК - с прямым патрубком. 4 - количество контактов. Н - для неэкранированного кабеля. Ш - вилка. 14 - сочетания контактов.

Технические характеристики :

Рабочий ток на контактах диаметром:

- 2,5 мм - 25 А;

- 5,5 мм - 100 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметры контактов - 2,5 мм; 5,5 мм. Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 2,5 мм - 1 мОм;

- 5,5 мм - 0,3 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.  Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 78,8×40×40 мм. Температура окружающего воздуха - от -60° С до +60° С.Климатическое исполнение УХЛ.
