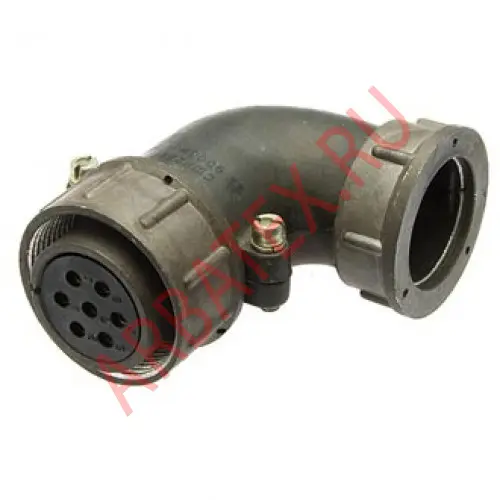

ШР28У7ЭШ9 розетка кабельная

Розетка ШР28У7ЭШ9 с угловым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР28У7ЭШ9, где:

ШР - тип соединителя. 28 - условный размер корпуса. У - с угловым патрубком. 7 - количество контактов. Э - для экранированного кабеля. Ш - розетка. 9 - сочетания контактов.

Технические характеристики:

Рабочий ток - 25 А. Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметр контактов - 2,5 мм. Покрытие контактов - серебро. Сопротивление контактов - 1 мОм. Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм. Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 76,1×63,4×38,5 мм. Температура окружающего воздуха - от -60° С до +60° С.Климатическое исполнение УХЛ.
