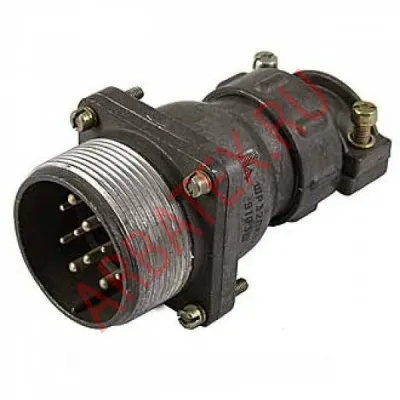

ШР20ПК5ЭШ7 вилка блочная

Вилка ШР20ПК5ЭШ7 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР20ПК5ЭШ7, где:

ШР - тип соединителя. 20 - условный размер корпуса. ПК - с прямым патрубком. 5 - количество контактов. Э - для экранированного кабеля. Ш - вилка. 7 - сочетания контактов.

Технические характеристики ШР20ПК5ЭШ7:

Рабочий ток - 10 А. Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметр контактов - 1,5 мм. Покрытие контактов - серебро. Сопротивление контактов - 2,5 мОм. Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.  Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 55,2×30×30 мм. Температура окружающего воздуха - от -60° С до +60° С. Климатическое исполнение УХЛ.
