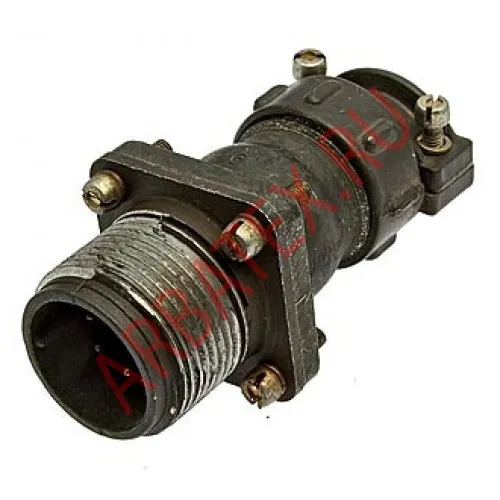

ШР20ПК4НШ8 вилка блочная

Вилка ШР20ПК4НШ8 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР20ПК4НШ8, где:

ШР - тип соединителя.

20 - условный размер корпуса.

ПК - с прямым патрубком.

4 - количество контактов.

Н - для неэкранированного кабеля.

Ш - вилка.

8 - сочетания контактов.

Технические характеристики ШР20ПК4НШ8:

Рабочий ток - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Покрытие контактов - серебро.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 65,8×30×30 мм.

Температура окружающего воздуха - от -60° С до +60° С.

Климатическое исполнение УХЛ.
