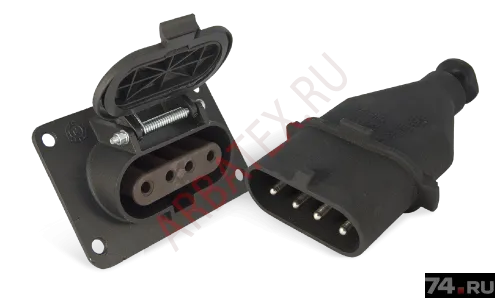

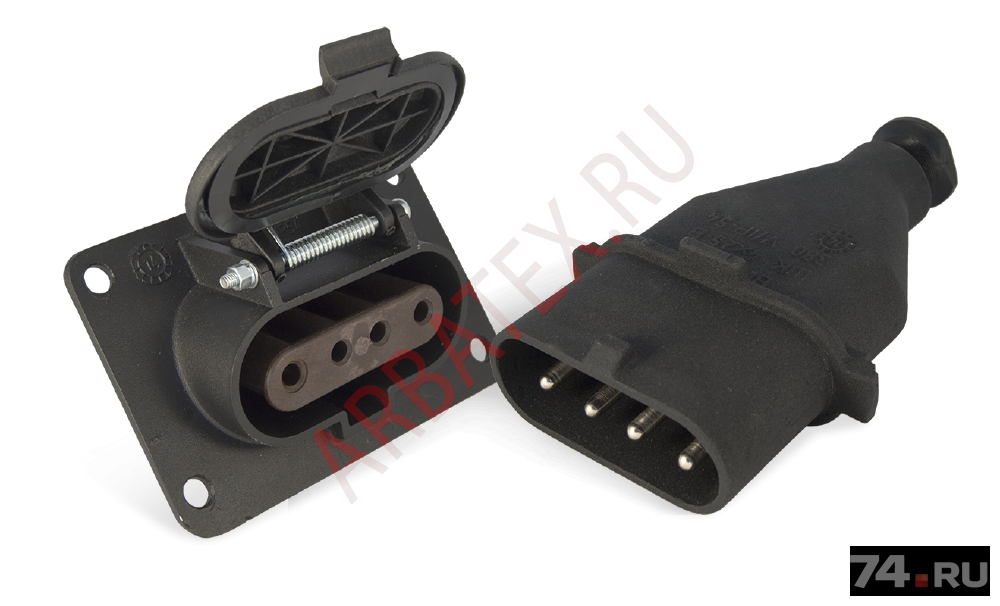

СШК8-4х25-3В вилка

Вилка СШК8-4х25-3В применяется для соединения гибких  силовых  кабелей между собой,  а также с передвижными и стационарными источниками и приемниками электрической энергии в цепях постоянного и переменного токов частотой до 50 Гц при напряжении до 400В.

Условные обозначения:

Вилка  СШК8-4х25-3В, где:

СШ - тип соединителя - соединитель прямоугольный.

К - вид корпуса - кабельный.

8 - изолятор из прессматериала.

4 - количество контактов.

 25 - сила тока на контакт.

Вид покрытия контактов:

- 3 - олово (для умеренного и холодного климата).

Вид контактов:

- В - вилка.

Климатическое исполнение:

- В - всеклиматическое исполнение;

- отсутствие буквы - умеренный и холодный климат (УХЛ).

АШДК.434410.078 ТУ - обозначение технических условий.

Технические характеристики СШК8:

Рабочий ток на каждый контакт - не более 150 А.

Сопротивление контактов - не более 5 мОм.

Диаметры контактов - 5 мм; 7 мм; 10 мм.

Сопротивление изоляции в нормальных климатических условиях для изделия розетка, вилка СШК8 - не менее 5000 МОм.

- для всеклиматического исполнения - от -50° С до +50° С;
