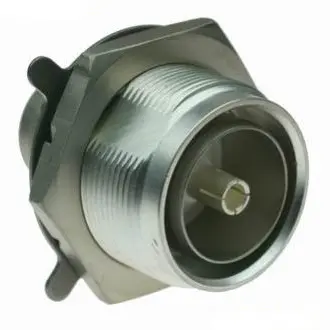

СР75-268Ф соединитель

Соединитель СР75-268Ф негерметичный прямой разъем, с полиэтиленовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.

Условное обозначение:

СР-75-268ФВ
СР - соединитель радиочастотный;
Г - герметичный;
75 - величина волнового сопротивления, Ом;
268 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
М - модернизированный вариант соединителя;
В - всеклиматическое исполнение.

Технические характеристики:

Рабочее напряжение в нормальных условиях - 500 В
Количество сочленений-расчленений - 250
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С.
Вид соединения - резьбовое.
