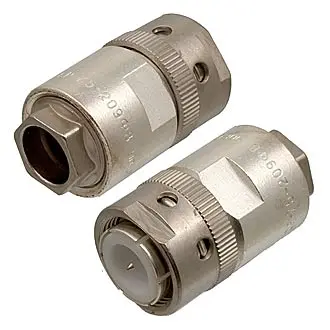

СР50-873ФМВ соединитель

Соединитель СР50-873ФМВ негерметичный прямой разъем, с полиэтиленовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.

Условное обозначение разъёма СР-50-902ФМВ:

- СР - соединитель радиочастотный;

- 50 - величина волнового сопротивления;

- 902 - порядковый номер разработки;

- Ф - изоляционный материал - фторопласт;

- М - модернизированный вариант соединителя;

- В - всеклиматическое исполнение.

Технические характеристики СР-50-902ФМВ:

Тип разъема - вилка.

Габаритные размеры - 49×22 мм.

Масса - 65 г.

Диапазон частот - от 0 до 3 ГГц.

Тип соединения - врубное.

Рабочее напряжение - 500 В.

Волновое сопротивление - 50 Ом.

Сопротивление контактов штырь-гнездо, корпус-корпус - 0,01 Ом.

КСВН - не более 1,25.

Экранное затухание - 40 дБ.

Диапазон рабочей температуры - от -60° С до +155° С.
