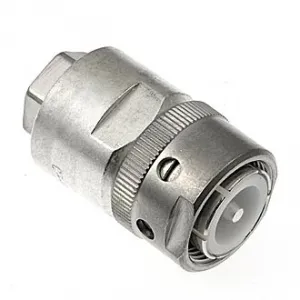

СР50-447ФВ соединитель

Соединитель СР50-447ФВ негерметичный прямой разъем, с полиэтиленовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.

Условное обозначение:

СР-50-447ФВ:

- СР - соединитель радиочастотный;

- 50 - величина волнового сопротивления (Ом);

- 447 - порядковый номер разработки;

- Ф - изоляционный материал (фторопласт);

- В - всеклиматическое исполнение.

Технические характеристики СР-50-447ФВ:

Тип разъема - вилка.

Габаритные размеры - 21,4×48,5 мм.

Масса - 57 г.

Диапазон частот - от 0 до 10 ГГц.

Рабочее напряжение - 500 В.

Тип соединения - резьбовое.

Материалы контактов - латунь, покрытая серебром.

Предельная рабочая частота - 10 000 МГц.

Волновое сопротивление - 50 Ом.

Переходное сопротивление контактов - 0,01 Ом.

Сопротивление изоляции между элементами соединителя СР-50-447ФВ:

- в нормальных условиях - 1000 МОм;

- при температуре от +85º С до +200º С - 500 МОм;

- при влажности 98% и температуре +40º С - 100 МОм.

Диапазон рабочей температуры - от -60° С до +155° С.

Материал корпуса-латунь.
