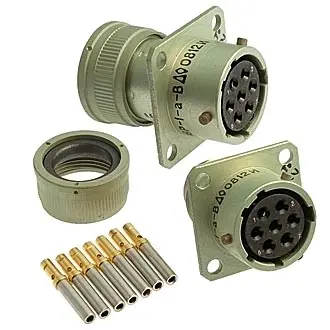

СНЦ31-10/14В-1-А-В вилка

СНЦ31-10/14В-1-А-В вилка байонетная субминиатюрная цилиндрическая герметичная применяется для работы в электрических цепях постоянного , переменного (до 3 МГц) и импульсного токов при напряжении до 500В (ампл. Значение) и токовых нагрузках до 6А.

Условные обозначения:

СНЦ - тип соединителя - соединитель низкочастотный цилиндрический.

30, 31 - порядковый номер разработки.

4, 10, 19, 32, 50 - количество контактов.

10, 14, 18, 22, 27 - условный размер корпуса.

В - вилка.

1 - приборная часть без кожуха.

Трехпозиционная поляризация корпуса:

- а, б, в - варианты углового положения поляризующих шпонок и шпоночных пазов на корпусах;

- отсутствие индекса - нормальное положение изолятора.

В - всеклиматическое исполнение.

Технические характеристики:

Сопротивление контактов изделия соединитель СНЦ30, СНЦ31 - не более 35 мОм.

Сопротивление изоляции - 5000 МОм.

Момент вращения байонетной обоймы - не более 20 кгс·см.

Минимальная наработка - 1000 ч.

Температура окружающего воздуха - от -60° С до +200° С.
