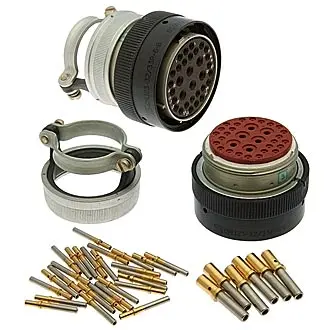

СНЦ233-55/33Р1011 розетка применяется в РЭА, используемой в системах контроля и управления летательных аппаратов, морских судов, наземной технике, различных отраслях промышленности для эксплуатации в жестких условиях воздействия внешних факторов.
Условные обозначения:
СНЦ233-55/33Р1011
СНЦ233 - тип соединителя;
55 - количество контактов;
33 - условный размер корпуса;
Р - тип контакта: В - штыревой, Р - гнездовой;
1 - вид корпуса: 1 - кабельная часть; 2 - приборная часть;
01 - способ монтажа: 0 - обжатие, 1 - хвостовик цилиндрический;
1 - покрытие контактов: 1 - золото;
в - угловое положение изолятора в корпусе вилки (а,б, в, г), при нормальном положении изолятора буквенный индекс не проставляется. Технические характеристики:
1.Сопротивление контактов не более: Ø 1,0 мм – 4 мОм; Ø 1,5мм – 2,5 мОм; Ø 2,0 мм – 1,6 мОм. 2. Сопротивление стыка токопроводящих сопрягаемых корпусных деталей соединителя не более 2 мОм. 3. Емкость между любыми контактами не должна превышать 12 пФ. 4. Сопротивление изоляции не менее 5000 МОм. 5. Рабочий ток на каждый контакт не более: Ø 1, мм –5,5 А; Ø 1,5 мм – 10 А; Ø 2 мм – 15 А. 6. Максимальный ток на одиночный контакт, не более: Ø 1,0 мм – 11 А; Ø 1,5 мм – 20 А; Ø 2,0 мм – 35 А. 7. Максимальное рабочее напряжение (амплитудное значение) 700В.
Смена температур от максимальной температуры соединителя плюс 2000 С до пониженной температуры среды минус 600 С.
