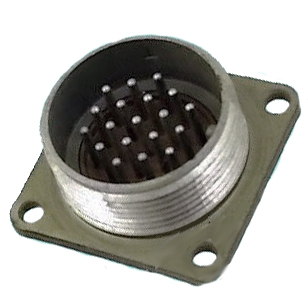

СНЦ14-102/27В-1-б-В вилка резьбовая низкочастотная цилиндрическая применяется для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.
Условные обозначения:
СНЦ14-102/27В-1-б-В-вилка
СНЦ14 - Тип соединителя;
102 - Количество контактов;
27 - Условный размер корпуса;
В - Часть соединителя: В - вилка;
1 - Конструктивное исполнение: 1 - вилка приборная или переход приборный без кожуха, 2 - вилка приборная неэкранированная с прямым кожухом;
б - Многопозиционная поляризация - а,б,в,r,д,е;
В - Всеклиматическое исполнение.
Технические характеристики:
Максимальная токовая нагрузка:
- на одиночный контакт - 2 А;
- суммарная на соединитель - от 10 А до 80 А.
Максимальное рабочее напряжение (амплитудное значение) - 140 В.
Рабочая токовая нагрузка на каждый контакт - от 0,72 А до 1,05 А.
Сопротивление контактов СНЦ14 - не более 45 мОм.
Сопротивление изоляции в нормальных климатических условиях вилки СНЦ14 - не менее 5000 МОм.
Скорость утечки гелия при перепаде давления 0,294 МПа (3 кгс/см2) по контактному полю вилки СНЦ14 - не более 10-5 Па∙см3∙с-1 (10-7 л∙мкм рт. ст.∙с-1).
Скорость утечки воздуха при перепаде давления 0,294 МПа (3 кгс/см2) для вилок СНЦ14 по месту уплотнения фланца корпуса - не более 0,05 л/ч.
Рабочая температура окружающей среды, °C:-от -60 до +85.
