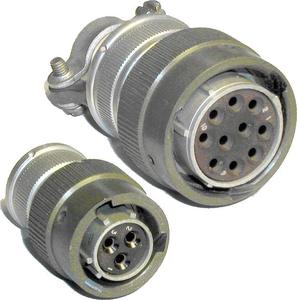

СНЦ127-7/12РП118-1-В розетка

СНЦ127-7/12РП118-1-В розетка

Описание

СНЦ127-7/12РП118-1-В розетка байонетная низкочастотная цилиндрическая применяется для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Условные обозначения:

СНЦ127-7/12РП128-1-В-розетка.
СНЦ127 - Тип соединителя;
7 - Количество контактов;
12 - Условный размер корпуса;
Р - Тип контакта Р - гнездовой;
П - Способ монтажа: П - пайка;
1 - Тип хвостовика: 1 - хвостовик контакта для объемного монтажа.
2 - Покрытие контактов: 2 - серебро;
8 - Конструктивное исполнение:
    - 8 - кабельная часть с прямым кожухом;
1 - Многопозиционная поляризация;
В - Всеклиматическое исполнение.

Технические характеристики:

Токовая нагрузка:

- на одиночный контакт - 7 А;

- суммарная на соединитель - 22 А.

Максимальное рабочее напряжение - 250 В (ампл.).

Рабочая токовая нагрузка на каждый контакт - 3,1 А.

Сопротивление контактов - не более 5 мОм.

Емкость между контактами - не более 15 пФ.

Сопротивление изоляции - не менее 5000 МОм.

Рабочая температура среды -60° С. +85° С.
