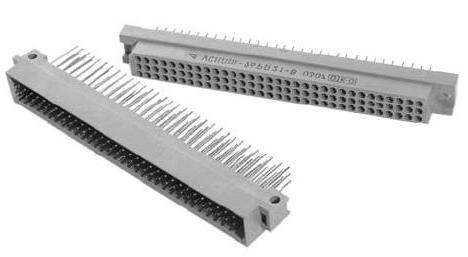

СНП3-61РП12 розетка

СНП3-61РП12 розетка ручного соединения низкочастотная прямоугольная с гиперболоидными контактами применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, для внутреннего печатного монтажа.

Условные обозначения:

СНП - тип соединителя.

3 - порядковый номер разработки.

 61, - количество контактов.

Часть соединителя:

- Р - розетка.

П - способ монтажа - пайка.

Тип хвостовика:

- 1 - хвостовик для объёмного монтажа;

Покрытие рабочей части контактов:

- 2 - серебро.

В - климатическое исполнения.

Технические характеристики:

Рабочий ток на контакт - не более 2 А.

Напряжение - не более 250 В.

Сопротивление контактов изделия вилка, розетка СНП3:

- для соединителей печать-печать - не более 8 мОм;

- для соединителей СНП3-122 - не более 7 мОм;

- для остальных соединителей - не более 5 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Смена температур - от -60° С до +115°.
