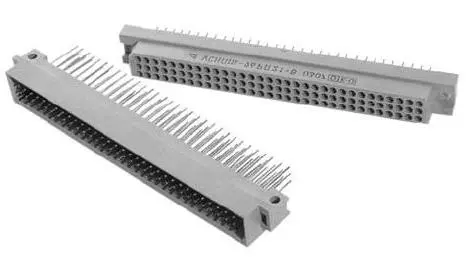

СНП34С-90\132Х12.5В-21-В вилка ручного соединения низкочастотная прямоугольная применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, для внутреннего печатного монтажа.
Условные обозначения:
СНП34С - соединитель с покрытием контактов серебром;
90, - количество контактов.
132×12,5; - условный размер.
Тип контакта:
- В - штыревой;
Конструктивная разновидность:
- 21 - прямая вилка (с прямым контактом);
В - всеклиматическое исполнение.
Технические характеристики:
Максимальное рабочее напряжение постоянного тока при расстоянии между контактами 2,5 мм, не более 150 В
Рабочий ток на контакт, не более 2 А
Сопротивление электрического контакта, не более 0,015 Ом
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм.
температура окружающей среды, °С от минус 60 до плюс 70.
