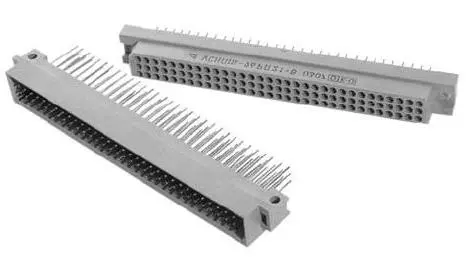

СНП306-32РП22-34-В розетка электрическая низкочастотная прямоугольная малогабаритная применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Условные обозначения:
Тип соединителя: СНП-ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный.
Порядковый номер разработки-306
Количество контактов - 32
Тип контакта: Р – гнездовой контакт-розетка.
Способ монтажа: пайка П.
2 – хвостовик для прямого монтажа в отверстие печатной платы;
Покрытие рабочей части контактов:
2-серебро.
3 – трехрядные соединители;
4 – расстояние между контактами 2,54.Технические характеристики:
Максимальное рабочее напряжение (ампл.знач.), В................400 Рабочий ток на каждый контакт, А.......................................2 Сопротивление электрического контакта, мОм..................15 Температура окружающей среды от минус 60°С до +70°С Наработка 10000. часов при числе сочленений-расчленений 100.
