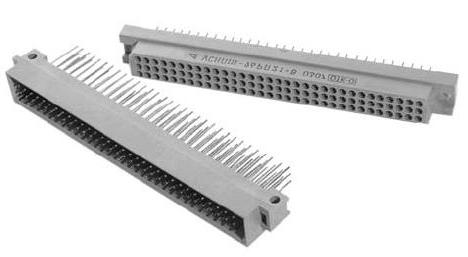

СНП269-112ВП41-2-вилка

СНП269-112ВП41-2-вилка электрическая низкочастотная прямоугольная малогабаритная применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Условные обозначения:

СНП-тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный.
269-порядковый номер разработки.
112-Количество контактов.
В – штыревой контакт; вилка.
П – пайка;
4 – хвостовик для планарного монтажа на печатной плате;
1-золото покрытие рабочей части контактов.
2-количество рядов в соединителе.

Технические характеристики:

Максимальное рабочее напряжение:       250 В - при шаге хвостовиков контактов 2,5 мм;        150 В - при шаге хвостовиков контактов 1,25 мм. Сопротивление контактов        НЧ- 15мОм        РЧ- 10 мОм        С - 0,8мОм Коэффициент стоячей волны по напряжению КСТv РЧ контактов должен быть не более        1,2 на частоте 1 ГГц        1,5 на частоте 6ГГц Экранное затухание в РЧ контактах должно быть не менее 25 дБ на частоте 4000МГц Покрытие рабочей части контактов: золото, серебро. Диапазон рабочих температур:    от минус 65 0С до +130 0С.
