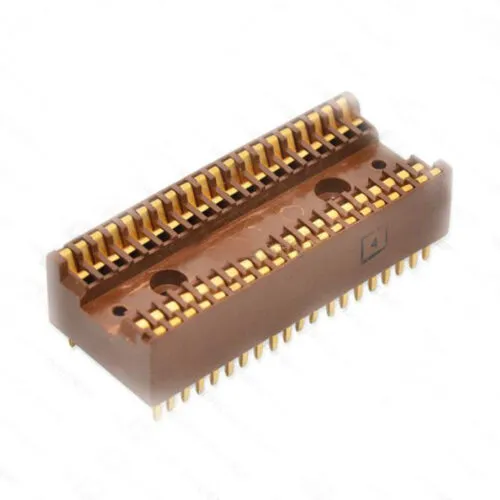

РС1-22-3

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 200;
  • амплитуда ускорения, м/с² (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с² (g) 150 (15).
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 53,3 (400);
  • предельное 19,4 (145).
• Повышенная рабочая температура среды, °С 150, 125;
• Пониженная рабочая температура среды, °С минус 60;
• Смена температур, °С от 150, 125 до минус 60;
• Повышенная относительная влажность воздуха при температуре 25 °С, % 98.

Структура условного обозначения

Розетки соединительные  обозначаются так: РС1-22-3 АГ0.364.006 ТУ, где

• Р - розетка;
• С - соединительная;
• 1 - порядковый номер разработки;
• 16(20,22,24,28,32,40,48,64) - число контактов;
• 1(3,5,7,13) - вариант исполнения розетки;
• 1 - исполнение с повышенной рабочей температурой 125 °С;
• без цифры - исполнение с повышенной рабочей температурой 150 °С;
• АГ0.364.006 ТУ - обозначение технических условий;

Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.
