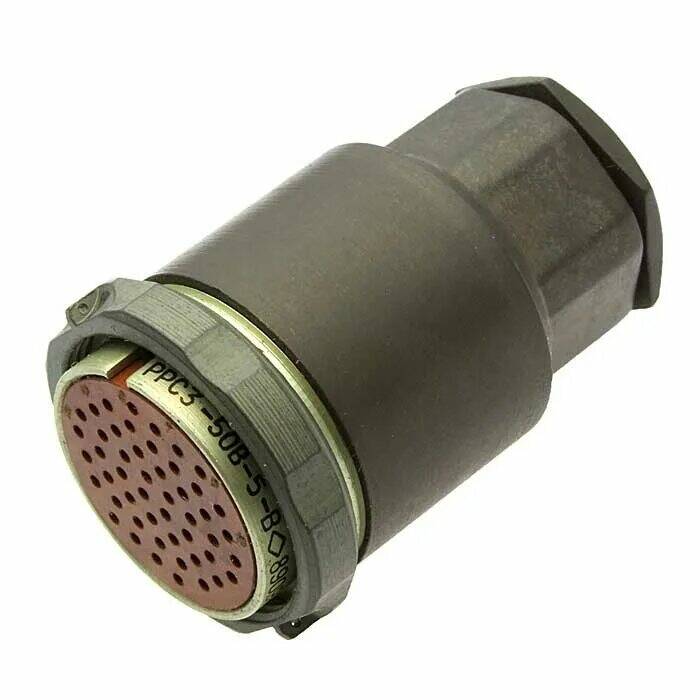

РРС3-50В-5-В

Технические характеристики на соединитель РРС3-50В-5-В:

РРС3-50В-5-В
Соединители цилиндрические резьбовые РРС3-50В-5-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов. Соединители состоят из герметичной приборной вилки РРС3 и негерметичной кабельной розетки РРС3 или негерметичного перехода РРС6 и 2-х кабельных розеток РРС3.
Ответными частями вилок РРС3 (4-х и 7-ми контактных) являются розетки РСТВ, выпускаемые по техническим условиям АВ0.364.047ТУ.
Герметичность по крепления фланца корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой.
Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров.
Сочленение соединителей — резьбовое.
Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки — без кожуха.
Покрытие контактов: штырей — никель, гнезд — золото.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.215 ТУ.
Структура условного обозначения:
РРС3-50А-0-1-В
РРС — тип соединителя;
3 — порядковый номер разработки;
50 — количество контактов;
А — Покрытие контактов: А — золото, никель — буква в обозначении отсутствует;
0 — Конструктивное исполнение:
— 1 — вилка приборная без кожуха;
— 0 — розетка кабельная без кожуха;
— 7 — розетка кабельная с прямым кожухом;
— 9 — розетка кабельная с угловым кожухом;
1 — Многопозиционная поляризация изолятора в корпусе: 1…12
В — всеклиматическое исполнение.
