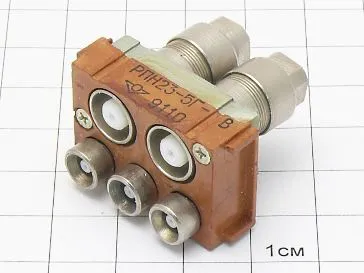

РПН23-5Г-2В

Технические характеристики РПН23:

Максимальное рабочее напряжение постоянного тока или амплитудное значение напряжения переменного тока - 145 В; 355 В.

Рабочий ток на контакт в зависимости от количества низкочастотных контактов:

- не более 20 шт - 5 А;

- не более 40 шт - 4 А;

- не более 80 шт - 3 А;

- не более 120 шт - 2 А;

- не более 160 шт - 1,6 А.

Сопротивление электрического контакта изделия вилка, розетка РПН23:

- радиочастотные - не более 10 мОм;

- низкочастотные - не более 2,5 мОм.

Сопротивление изоляции:

- радиочастотные - не менее 1000 МОм;

- низкочастотные - не менее 5000 МОм.

Число сочленений-расчленений - 1000.

Минимальная наработка изделия разъем РПН23 - 10 000 ч.

Минимальный срок сохраняемости - 15 лет.

Покрытие контактов - золото, серебро.

Классификация по спектру частот - низкочастотные (НЧ); радиочастотные (РЧ).

Соединение контактов - врубное.

Метод монтажа - пайка.
