РПКМ3-45/67Г1-В

Технические характеристики на соединитель РПКМ3-45/67Г1-В:

РПКМ3-45/67Г1-В

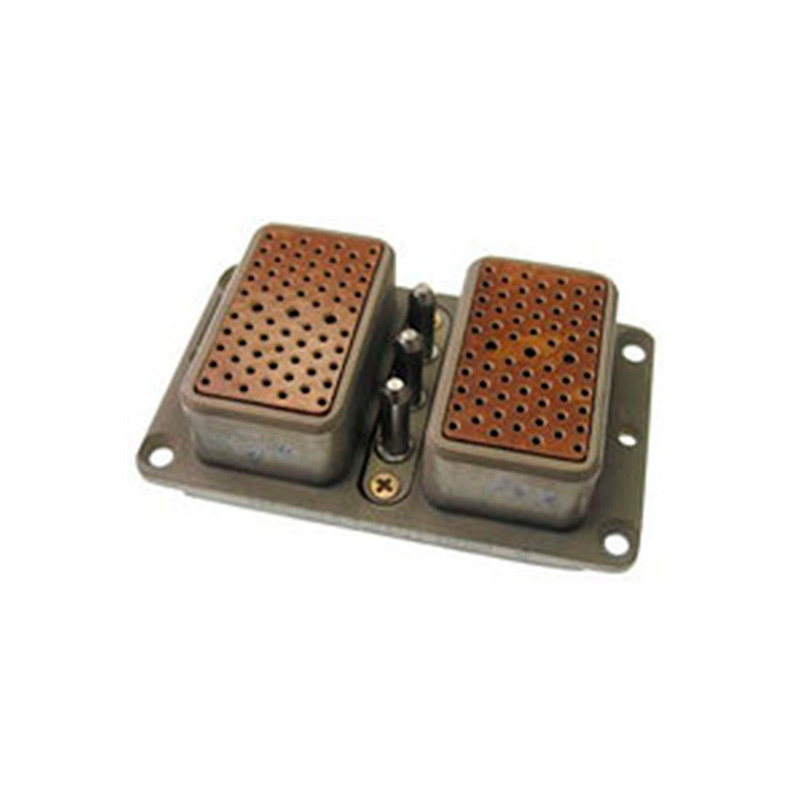

Соединитель прямоугольный РПКМ3-45/67Г1-В предназначен для работы в электрических цепях постоянного, переменного и импульсного токов.
Вилки и розетки имеют комбинированные радиочастотные и низкочастотные контакты.
Покрытие контактов: серебро.
Метод монтажа — пайка.
Соединители изготавливают во всеклиматическом исполнении В.
Технические условия: ОСТ В 11 0121-91; АВ0.364.040 ТУ.
Структура условного обозначения:
РПКМ3-45/67Г1-В
РПКМ3 — Тип соединителя: сдвоенный соединитель с серебреными контактами;
45/67 — Количество контактов;
Г — Вид контактов: Ш – вилка (штырь); Г – розетка (гнездо);
1 — Конструктивное исполнение:
— Вилка:
— 1 – без кожуха.
— Розетка:
— 1 – без кожуха, корпус с отверстиями для крепления кожуха;
— 3 – без кожуха, корпус без отверстий для крепления кожуха;
— 4 – с кожухом (не изготовляется);
0/1 — Дополнительное обозначение номера для радиочастотных контактов;
В — Всеклиматическое исполнение.
