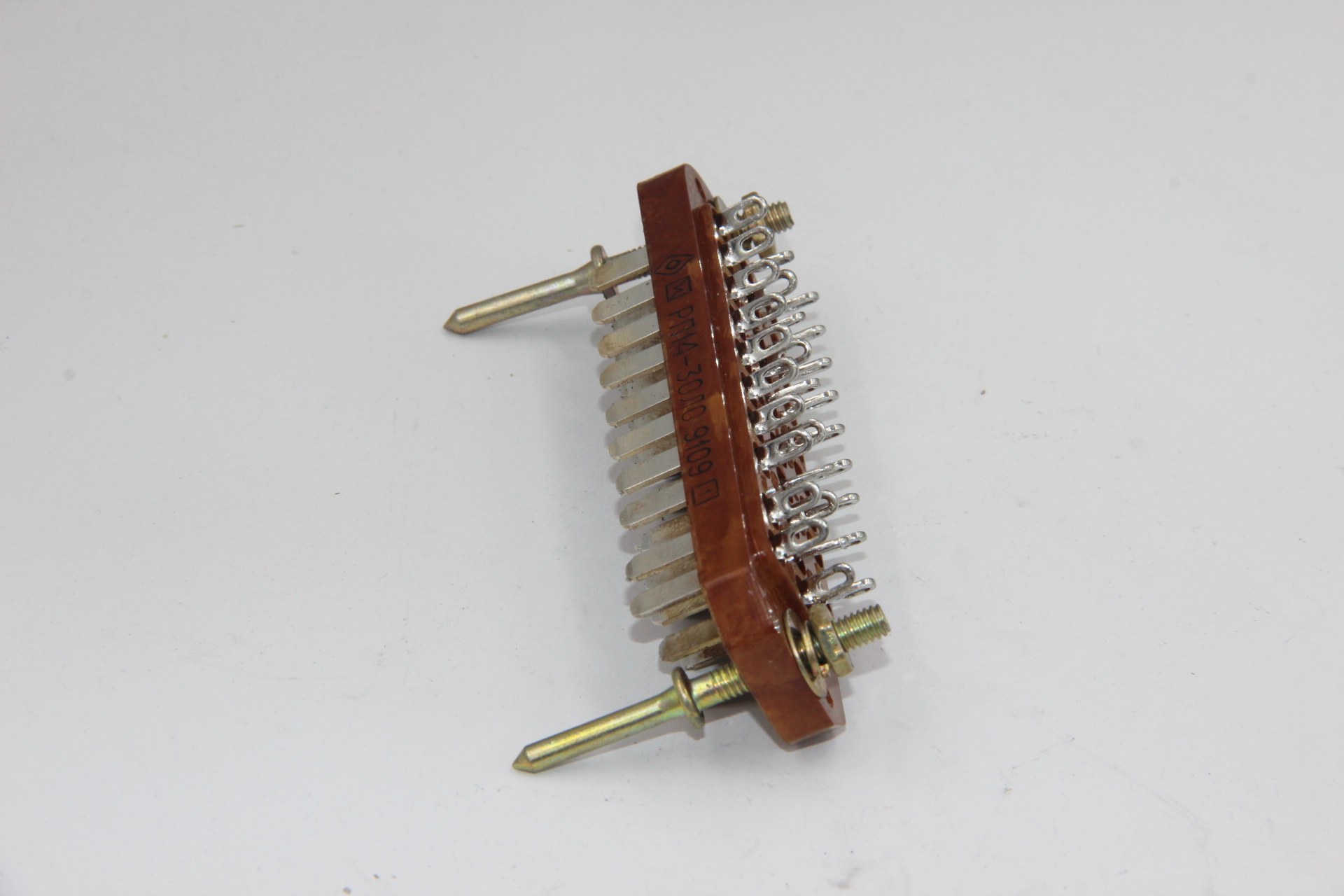

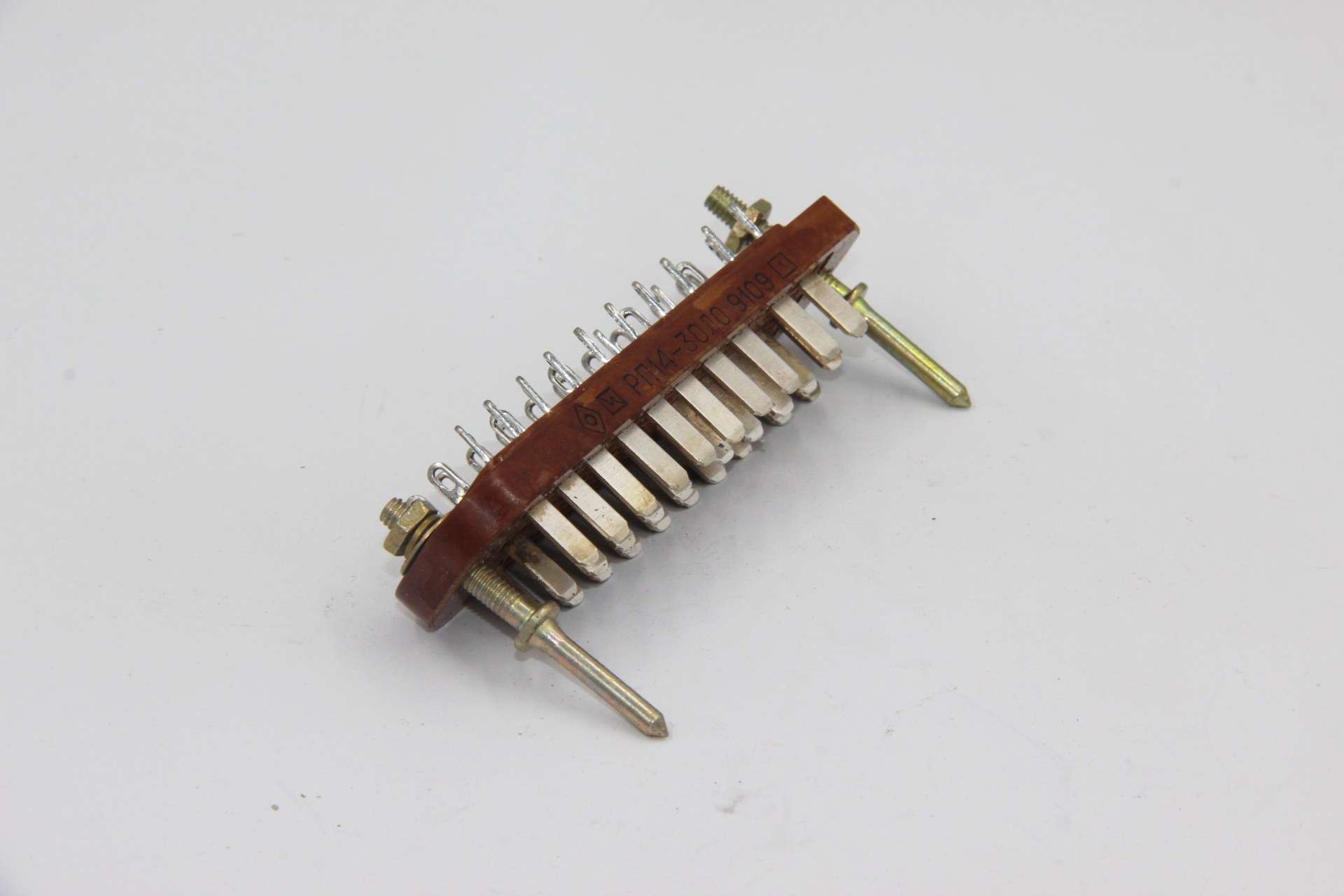

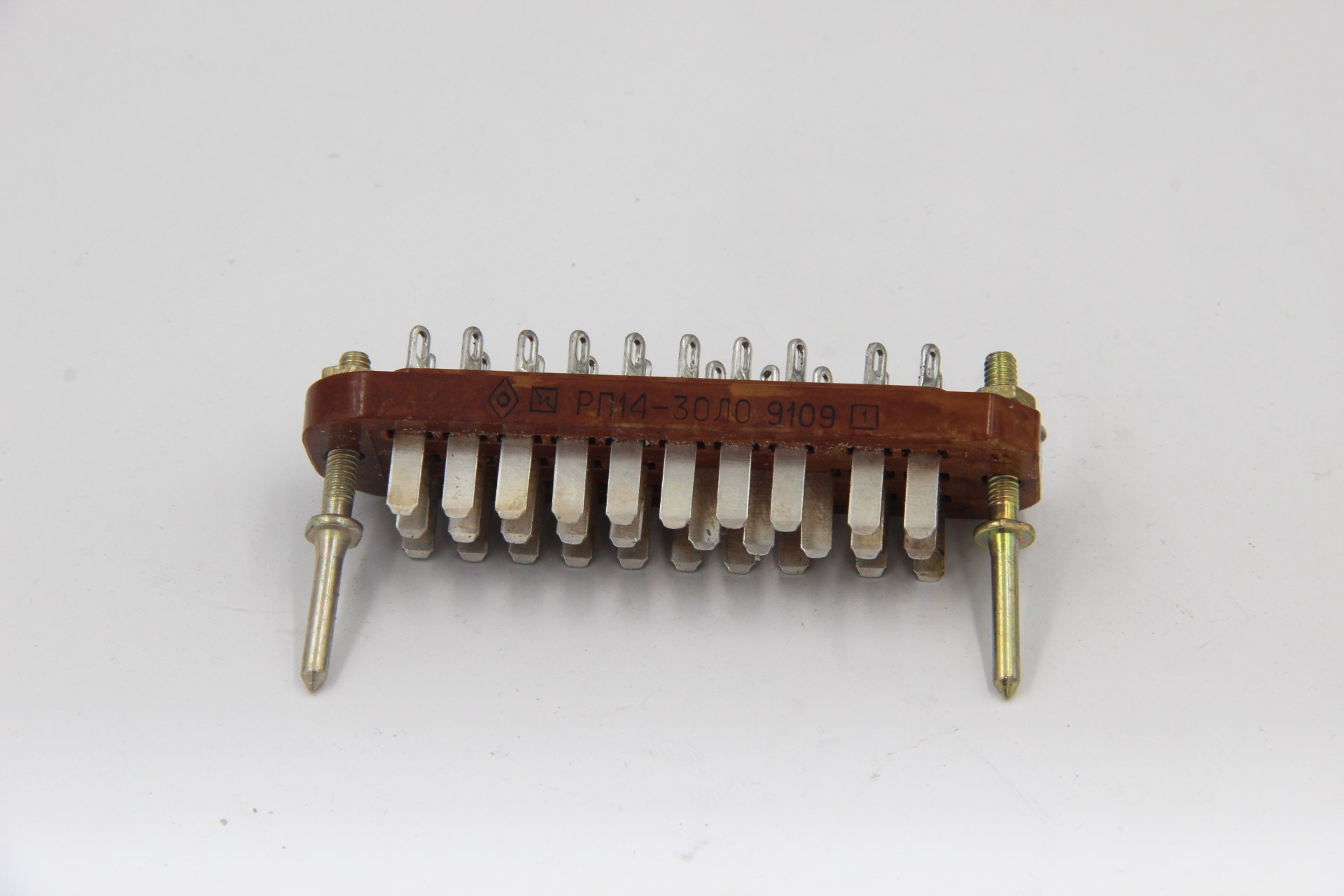

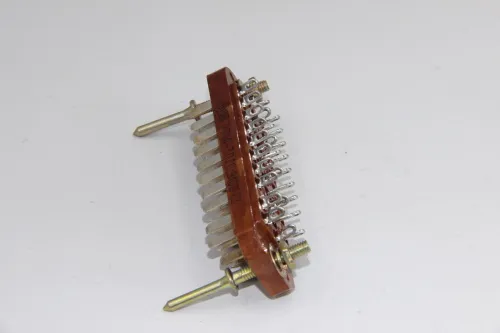

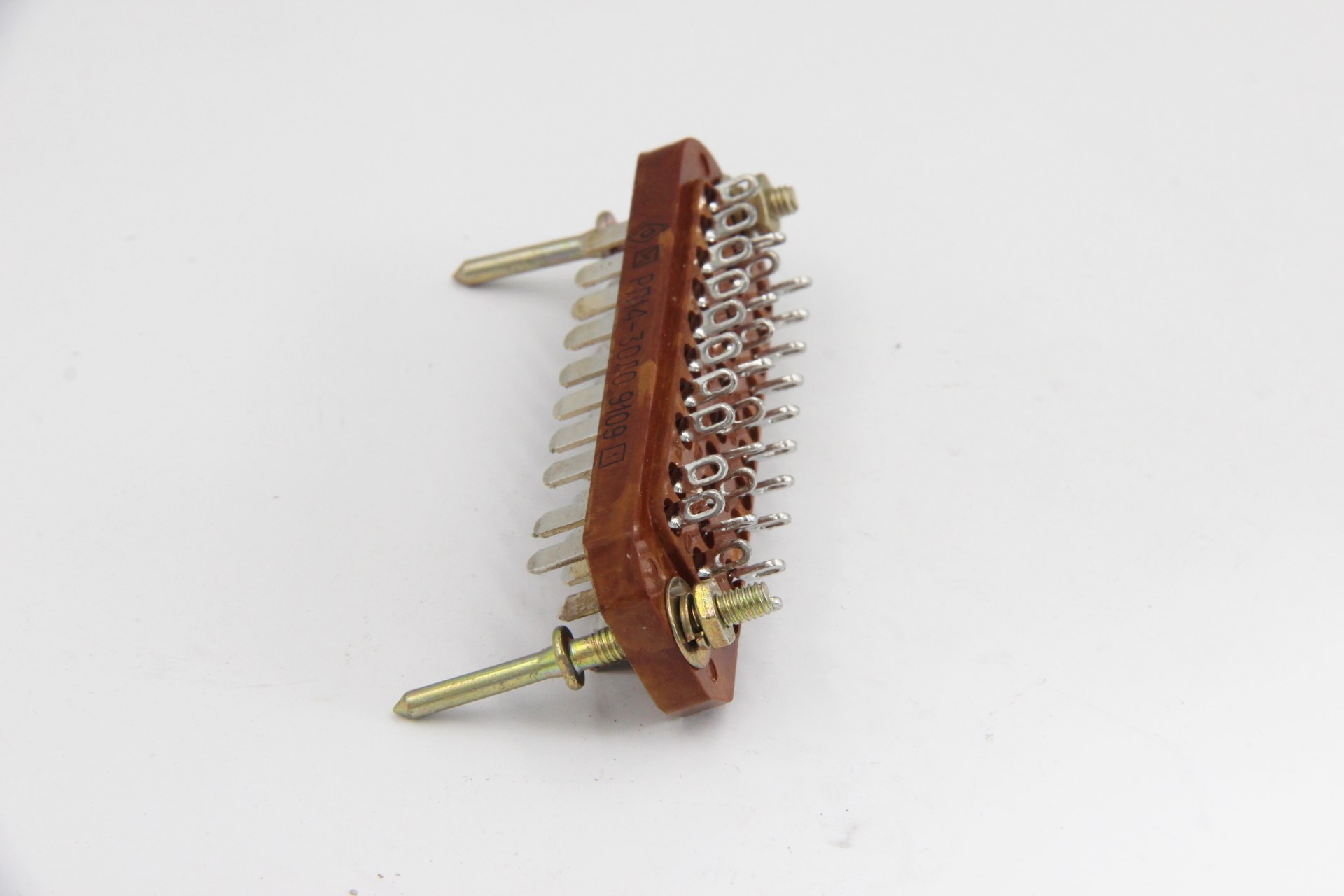

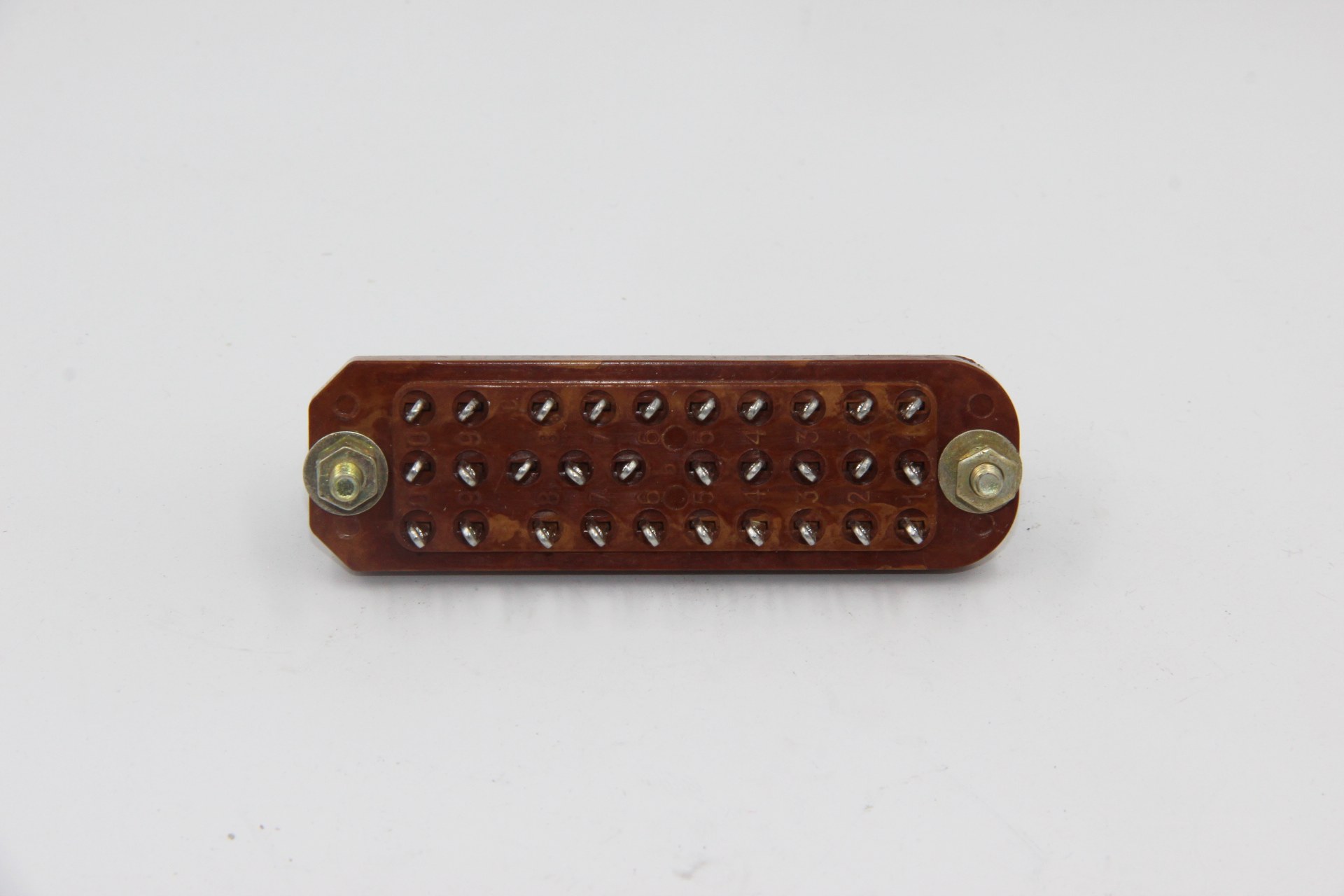

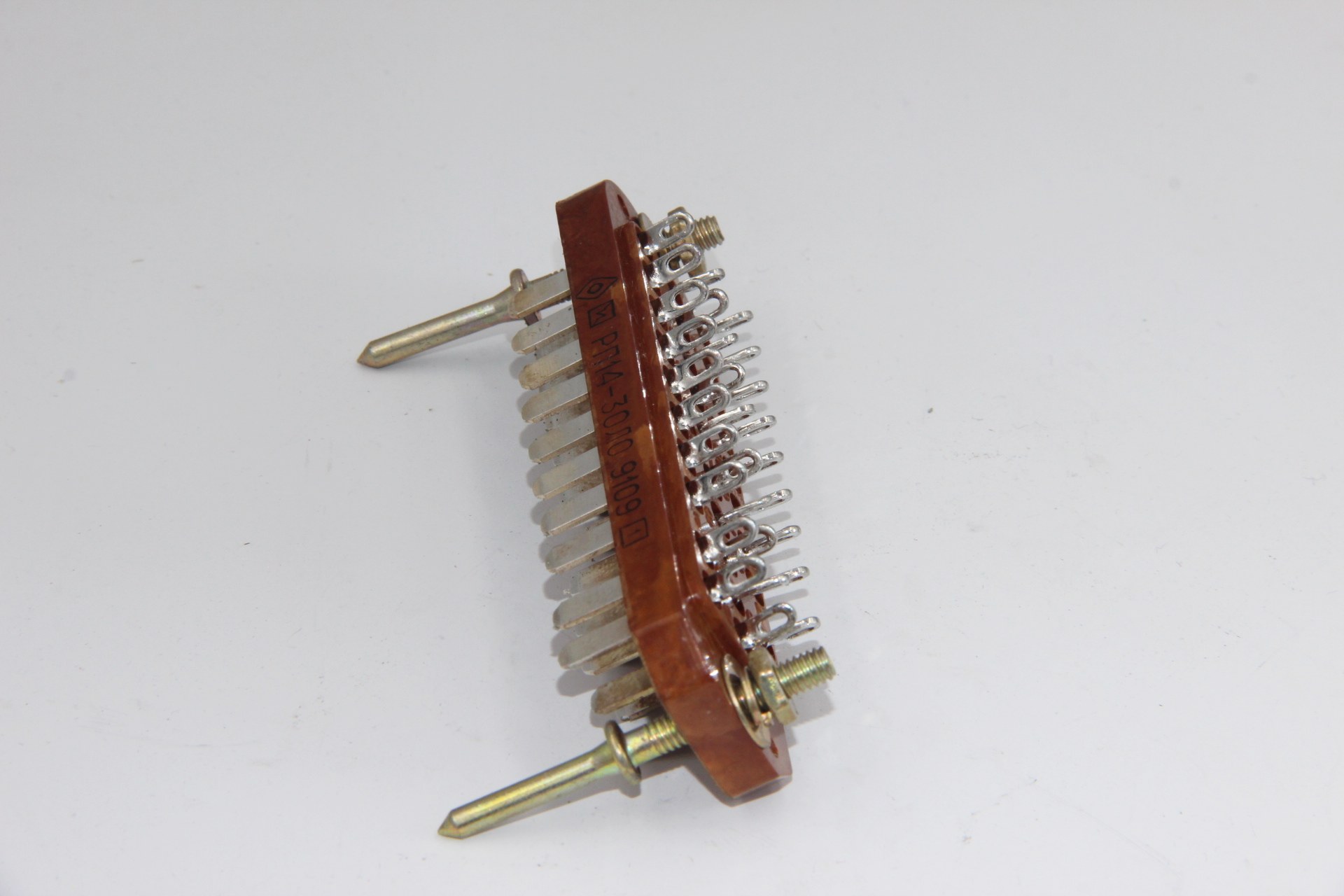

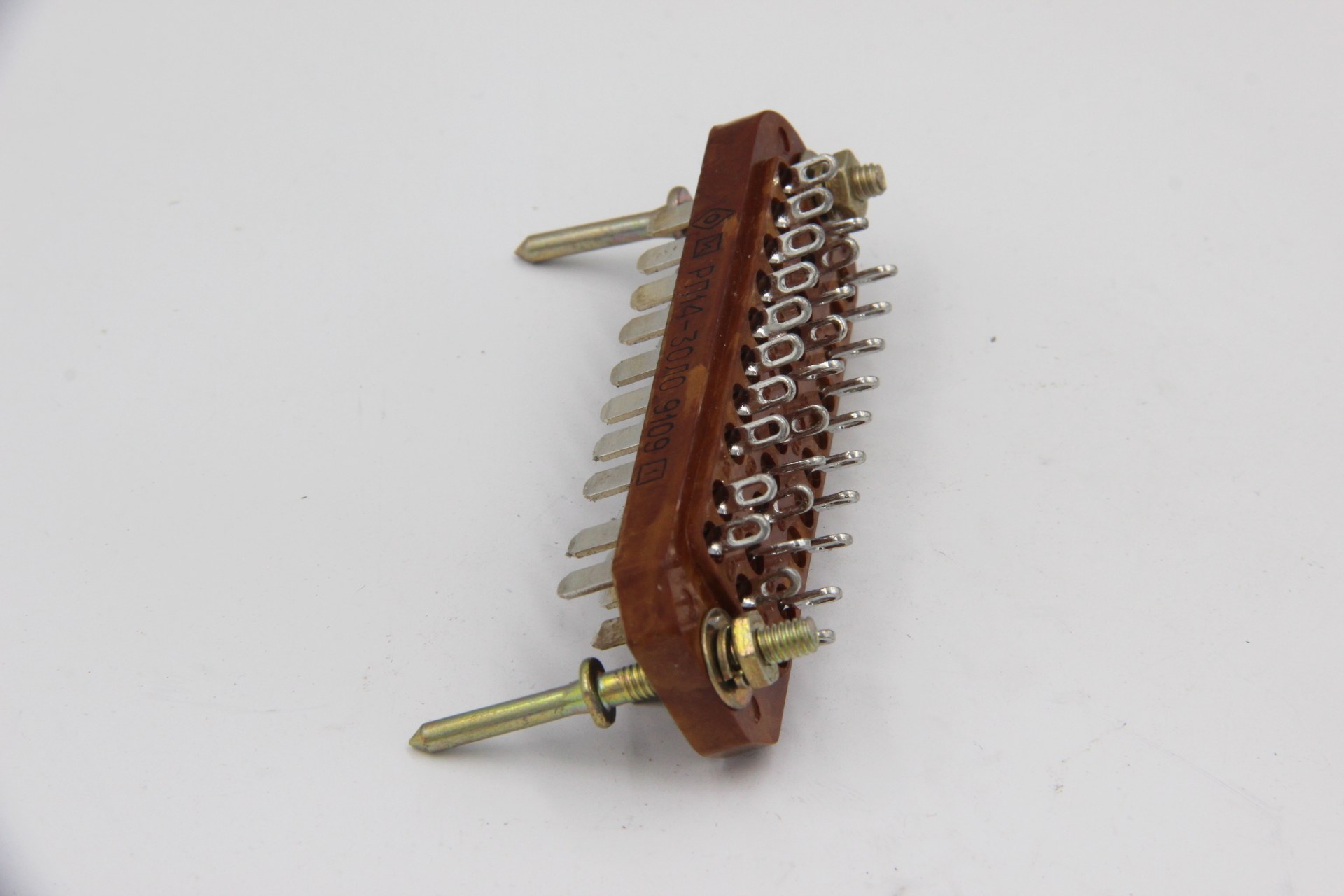

РП14-30ЛОВ вилка

Описание разъема РП14-30ЛО

Соединители РП14 изготавливают в климатическом исполнении УХЛ и В по ГОСТ 15150-69.
Вид приемки - 1,5,9.
Технические условия: бР0.364.024 ТУ (ОТК), ЕСЗ.656.015 ТУ (ПЗ).
Соединители РП14 используются для внутреннего монтажа.
Вилки и розетки имеют направляющие элементы-ловители.
Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах.
Контакты вилок и розеток плавающие.


Параметры разъема РП14-30ЛО

Технические характеристики соединителя РП14-30 ЛО-В розетка:
- Максимальное рабочее напряжение ...... 800 В;
- Сила электрического тока на один контакт ...... не более 5 А;
- Сопротивление контактов ...... не более 0,03 Ом;
- Интервал рабочих температур ...... от -60 до +100 °С;
- Количество контактов ...... 5,10,16,30;
- Минимальная наработка ...... 10000 часов;
- Срок сохраняемости ...... 15 лет.

Структура условного обозначения:
РП14-30 ЛО-В вилка
РП - Тип соединителя: общего назначения, ручного сочленения (расчленения), низкочастотный, прямоугольный;
14 - Порядковый номер разработки;
30 - Количество контактов: 5,10,16,30;
Л - Наличие ловителей (направляющих штырей, втулок);
О - Облегчённый вариант изолятора;
5 - Покрытие контактов: 5 - химическое окисное пассивное покрытие; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.
