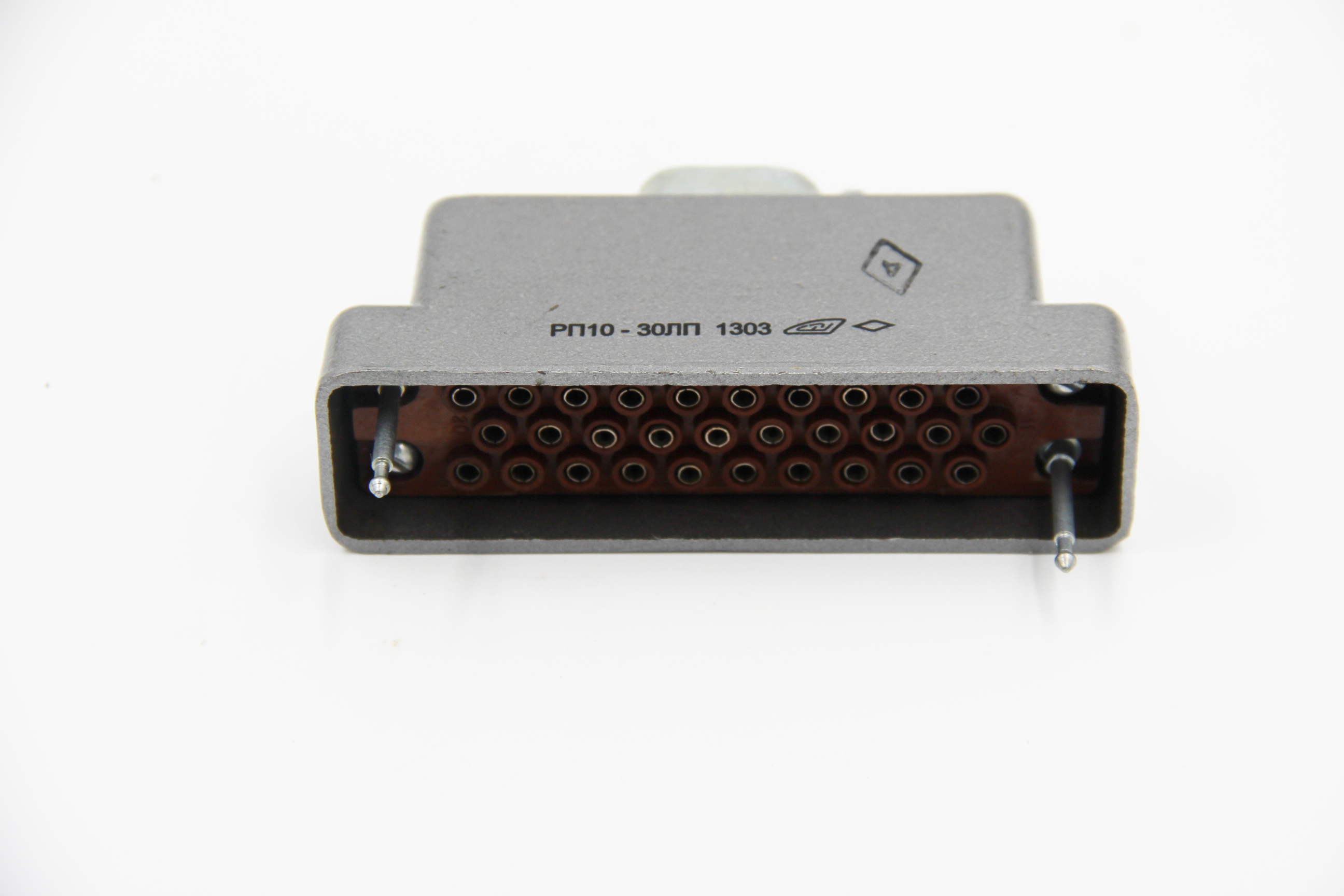

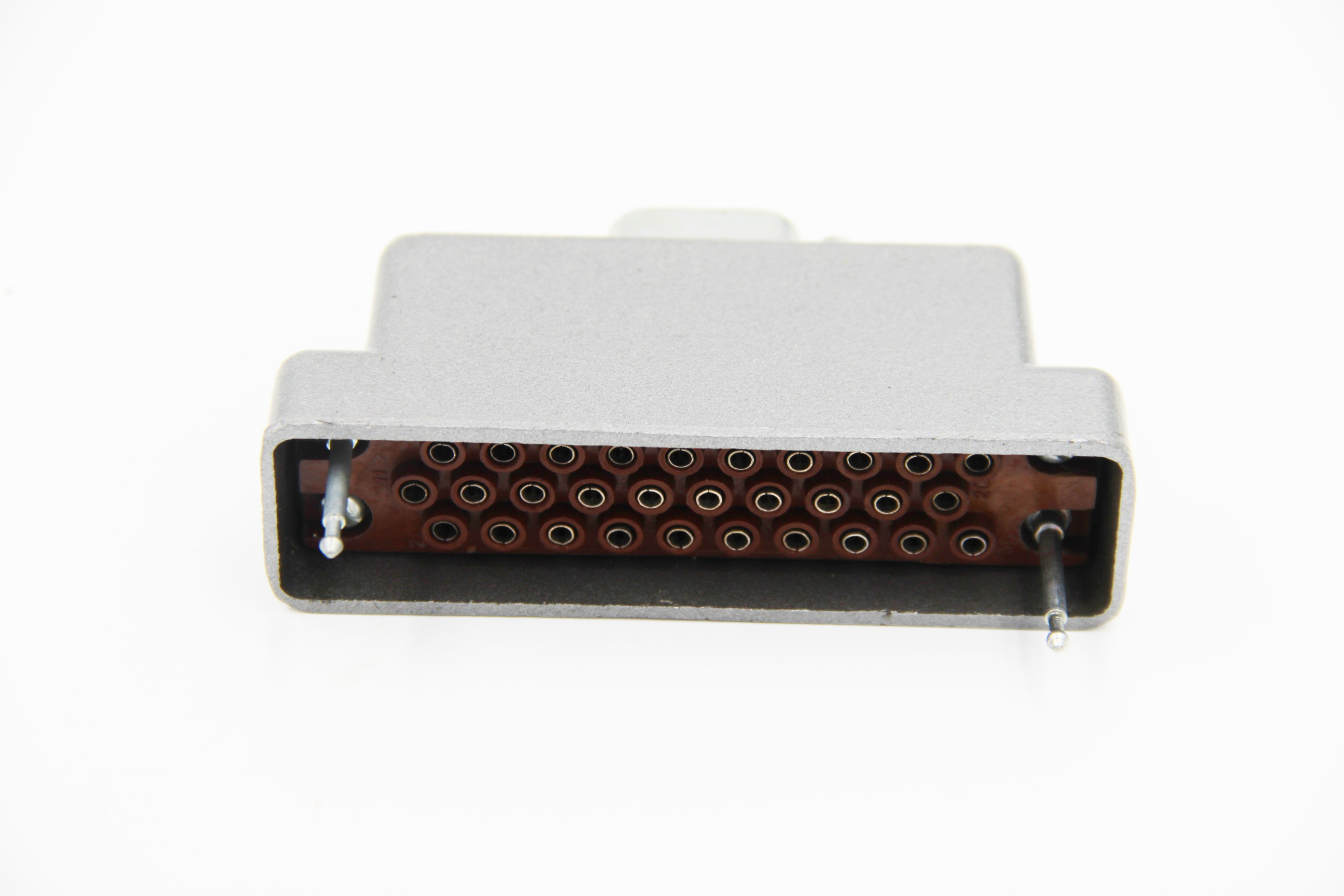

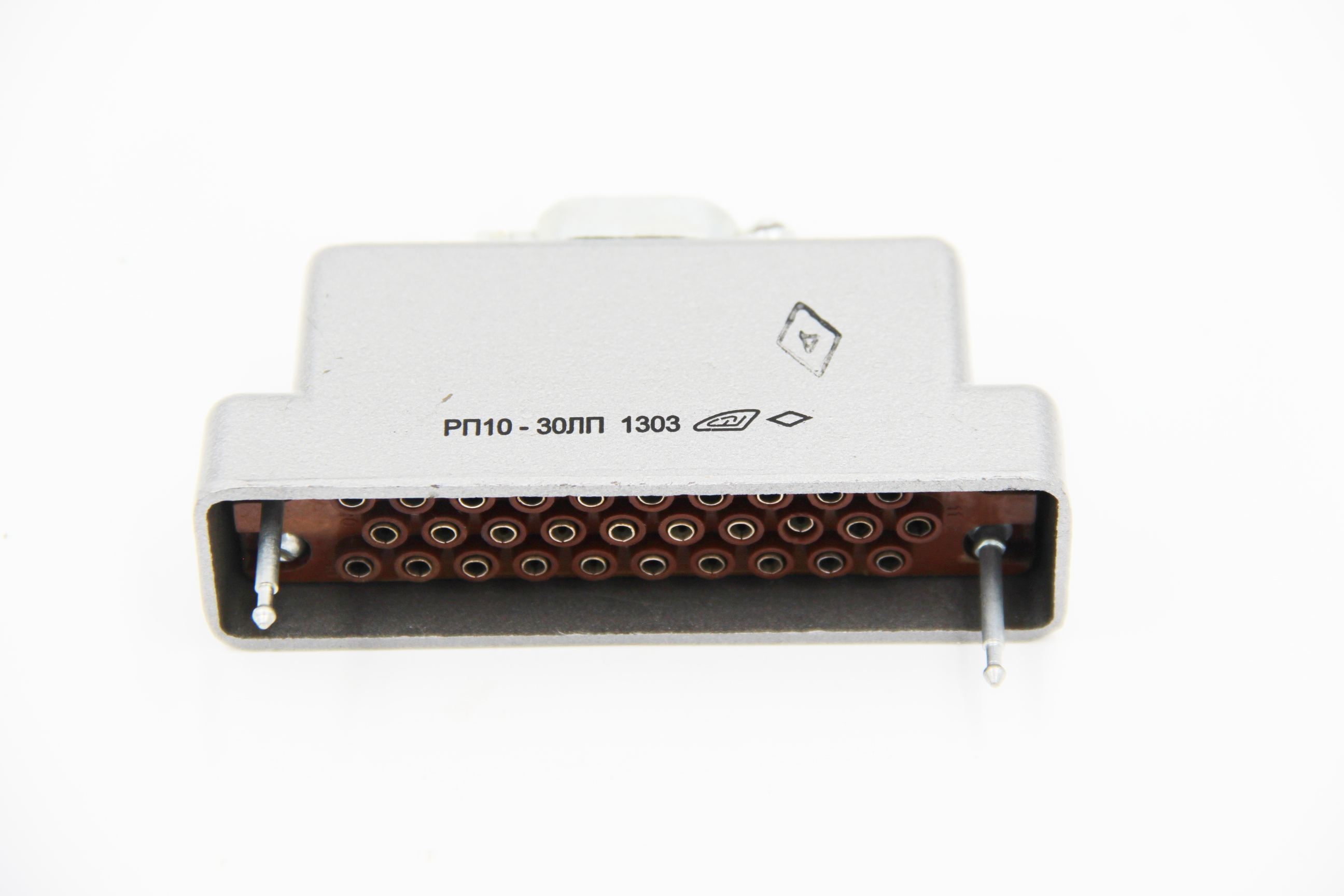

РП10-30ЛП розетка

Технические характеристики на соединитель РП10-30 ЛП розетка:

РП10-30 ЛП розетка
Соединитель РП10-30 ЛП розетка низкочастотный, прямоугольный, внутреннего монтажа предназначен для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов напряжением до 1550 В.
Вид климатического исполнения УХЛ, В по ГОСТ 15150-69.
Вид приемки — 1, 5, 9.
Технические условия: бР0.364.025 ТУ (ОТК), ГЕ0.364.004 ТУ (ПЗ).

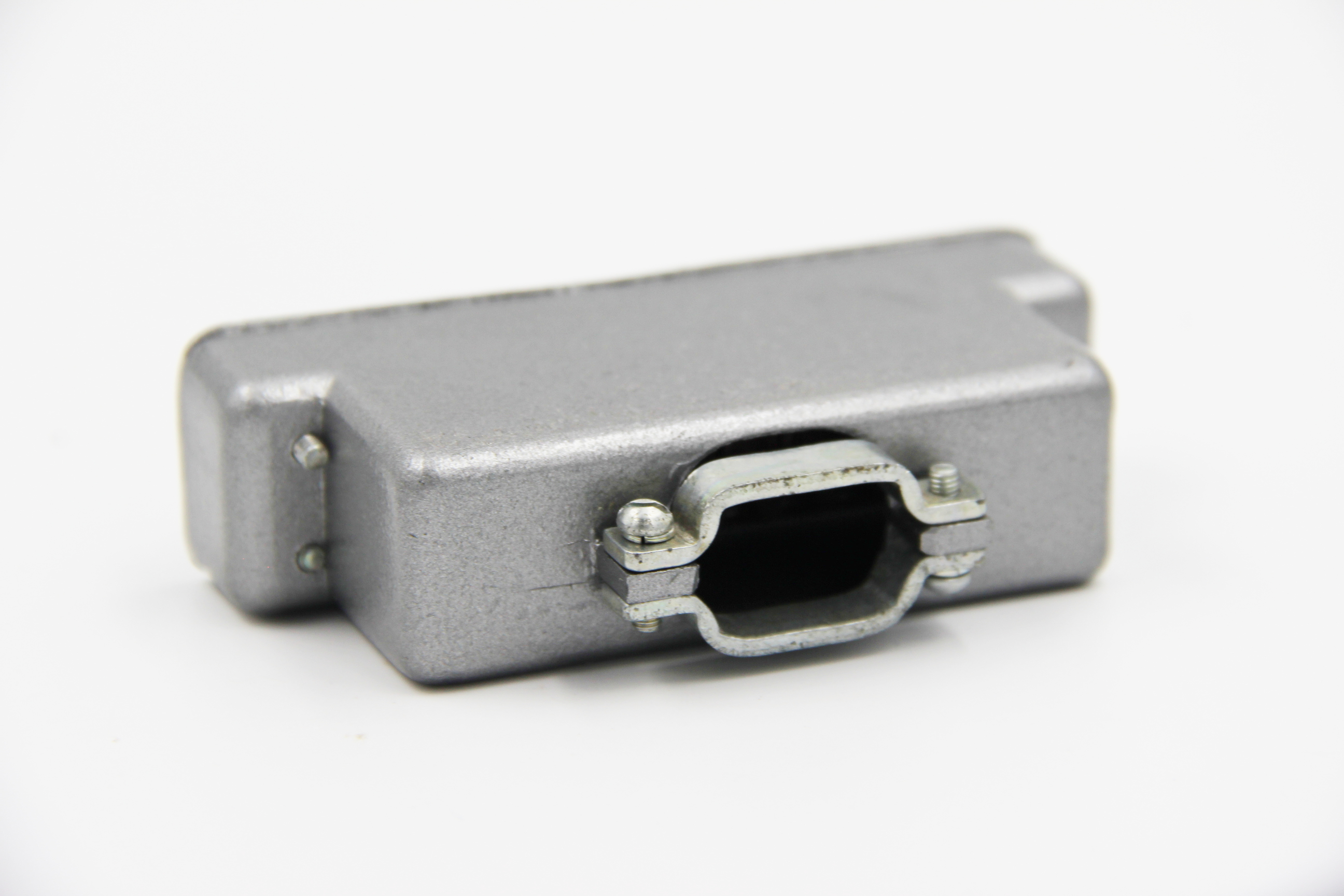

Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки.
Покрытие контактов серебро и олово-висмут.
Вилки и розетки имеют ловители и плавающие контакты.
Структура условного обозначения:
РП10-30 ЛП розетка
РП — Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;
10 — Порядковый номер разработки;
30 — Количество контактов: 7,11,15,22,30,42;
З — Наличие замка для фиксации сочленённого положения;
Л — Тип кожуха:
— Л — наличие ловителей (направляющих штырей, втулок);
— У — наличие корпуса с угловым выходом кабеля (жгута);
— П — наличие корпуса с прямым выходом кабеля (жгута);
— УН — наличие универсального пластмассового корпуса (с прямым и угловым выходом кабеля);
П — Материал изолятора: П — изолятор из термопластичного материала;
О — Покрытие контактов: О — олово-висмут; без буквы — серебро;
В — Климатическое исполнение: В — всеклиматическое; без буквы — УХЛ.
