Технические характеристики на соединитель РГ7КП-10Г3Т-В:

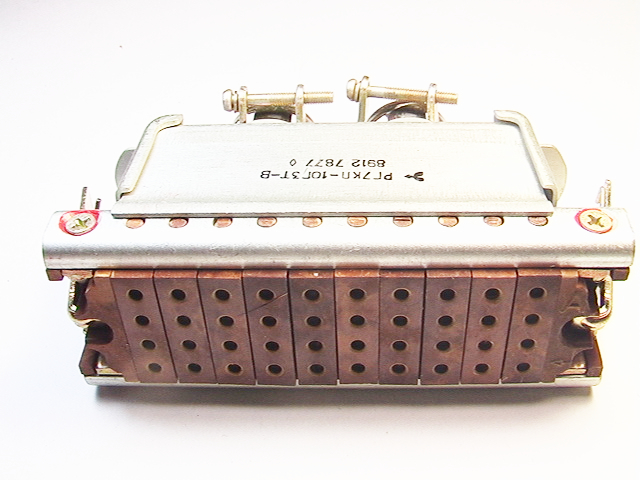

РГ7КП-10Г3Т-В
Прямоугольные комбинированные соединители РГ7КП-10Г3Т-В предназначены для соединения и разъединения низкочастотных, радиочастотных и высоковольтных электрических цепей электро и радиотехнической аппаратуры.
Сочленение и расчленение соединителей должно производиться при отсутствии тока через их контакты.
Конструкция соединителей позволяет комбинировать контактный набор и получать в одном соединителе низкочастотные, радиочастотные и высоковольтные контакты.
Для предупреждения саморасчленения кабельных, приборных и блочных частей соединители снабжены замками-защелками.
Блочные части соединителей имеют «плавающее» устройство для обеспечения самоориентации при их установке на съемных блоках аппаратуры.
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
Технические условия:
— ОСТ В 11 0121-91,
— ОЮ0.364.008 ТУ,
— НЩ0.364.008 ТУ.
Структура условного обозначения:
РГ7КП-10Г3Т-В
Р — тип соединителя;
Г — вид контактов: Ш — вилка (штырь), Г — розетка (гнездо);
7 — условный типоразмер корпуса (1, 2, 3, 4, 5, 6, 7, 9, 11);
КП — конструктивная разновидность корпуса:
— П — приборный без кожуха (вилка),
— ПКП — приборно-кабельный с кожухом прямым (вилка),
— ПКУ — приборно-кабельный с кожухом угловым (вилка),
— КП — кабельный с кожухом прямым (розетка),
— КУ — кабельный с кожухом угловым (розетка),
— Б — блочный без кожуха (вилка, розетка),
— БКП — блочный с кожухом прямым (розетка),
— БКУ — блочный с кожухом угловым (розетка);
10Г3Т — условное обозначение типовых колодок, набираемых в корпус
В — всеклиматическое исполнение.
