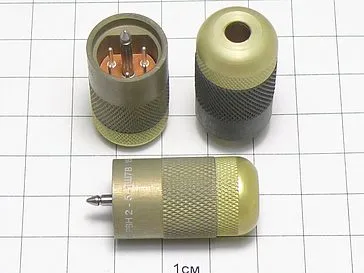

РВН2-5-1Ш7В

Технические характеристики на соединитель РВН2-5-1Ш7В:

РВН2-5-1Ш7В
Соединители РВН2-5-1Ш7В предназначены для работы в электрических цепях постоянного или переменного (частотой до 3МГц) токов, в шлемофонных гарнитурах.
Сочленение соединителей врубное.
Поляризация корпусов: одношпоночная.
Способ монтажа: обьемный, пайкой.
Фиксация сочлененного положения соединителей РВН2 осуществляется с помощью замка.
Покрытие контактов в соединителях: серебро.
Соединители изготавливаются для внутреннего монтажа в климатическом исполнении — В (всеклиматическое).
Соединители РВН-2 изготавливаются в соответствии с техническими условиями: АВ0.364.002 ТУ (434410.103 ТУ).
Структура условного обозначения:
РВН2-5-1Ш7В
— РВН — Тип соединителя;
— 2 — Покрытие контактов: 1, 2 — серебро, 3 — золото;
— 5 — Количество контактов;
— 1 — Обозначение сочетания контактов — условное число;
— Ш — Часть соединителя: Ш — вилка, Г — розетка;
— 7 — Вид корпуса;
— В — Всеклиматическое исполнение.
