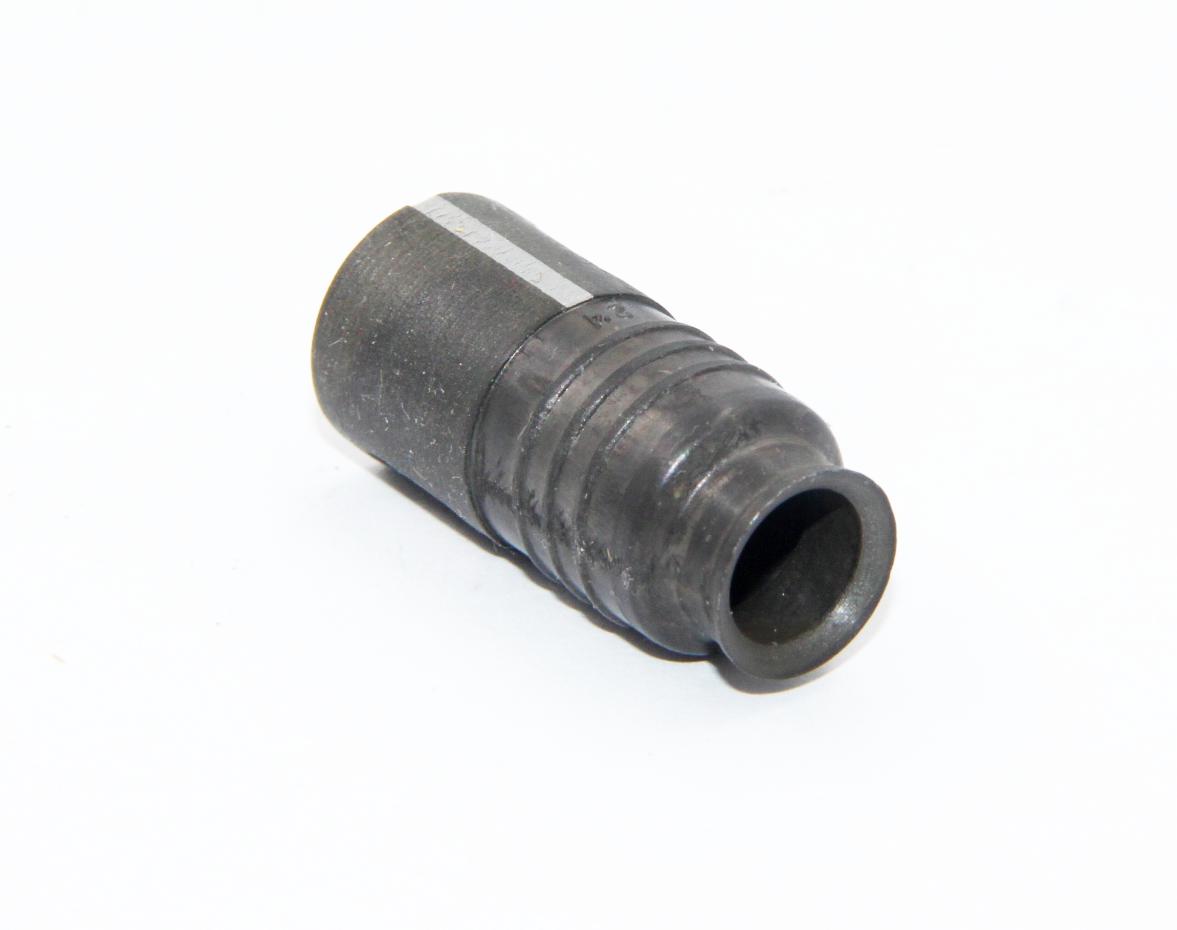

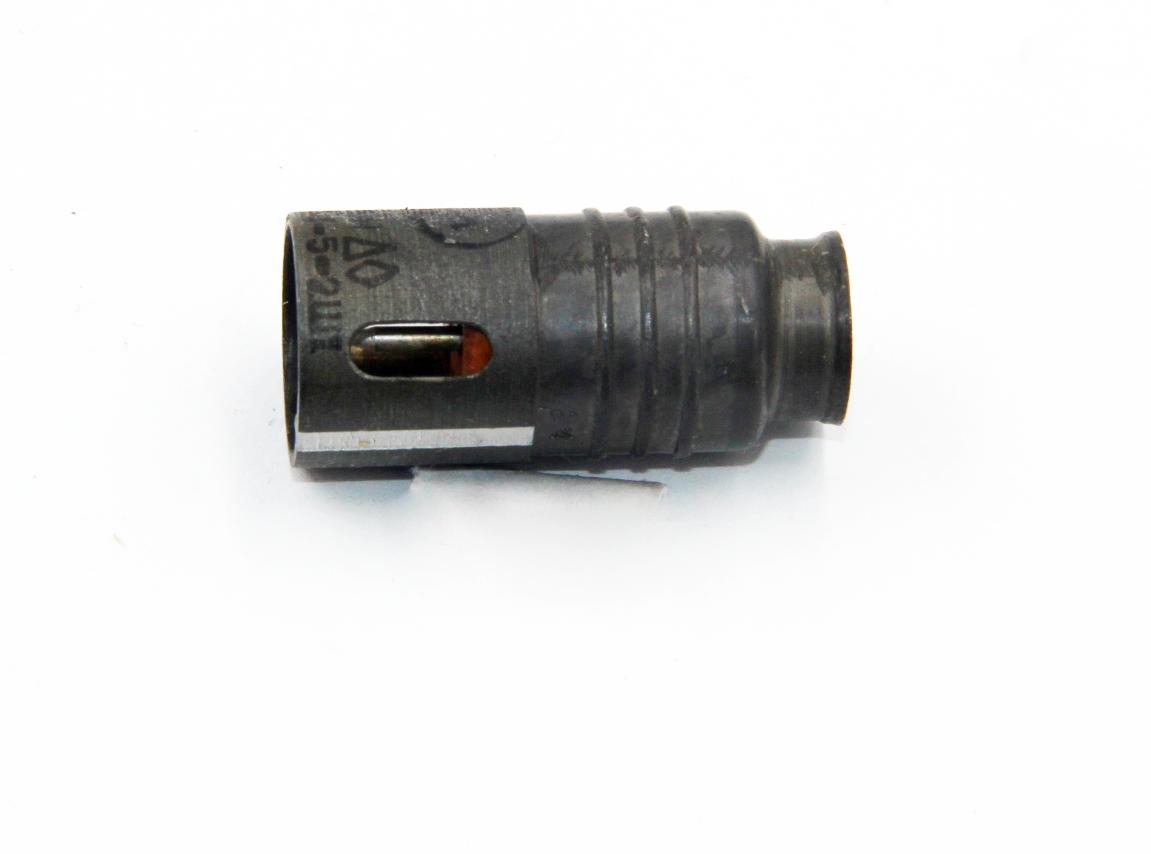

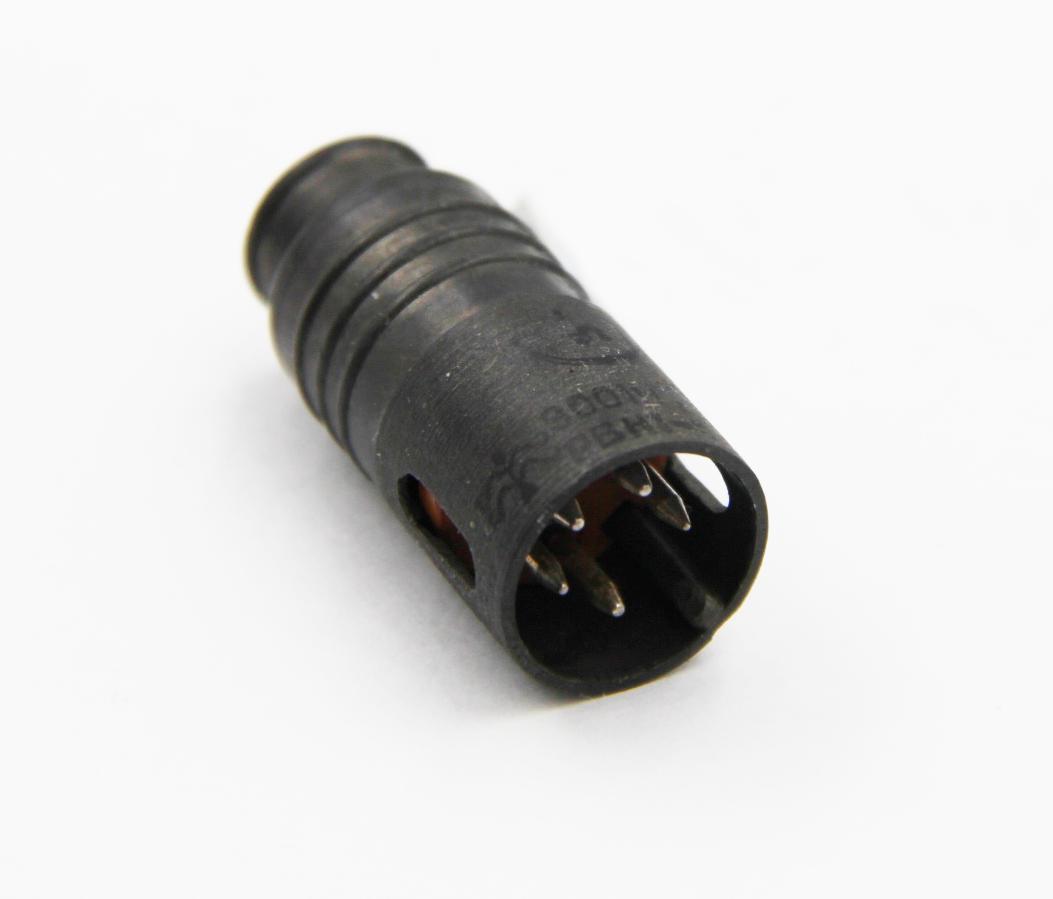

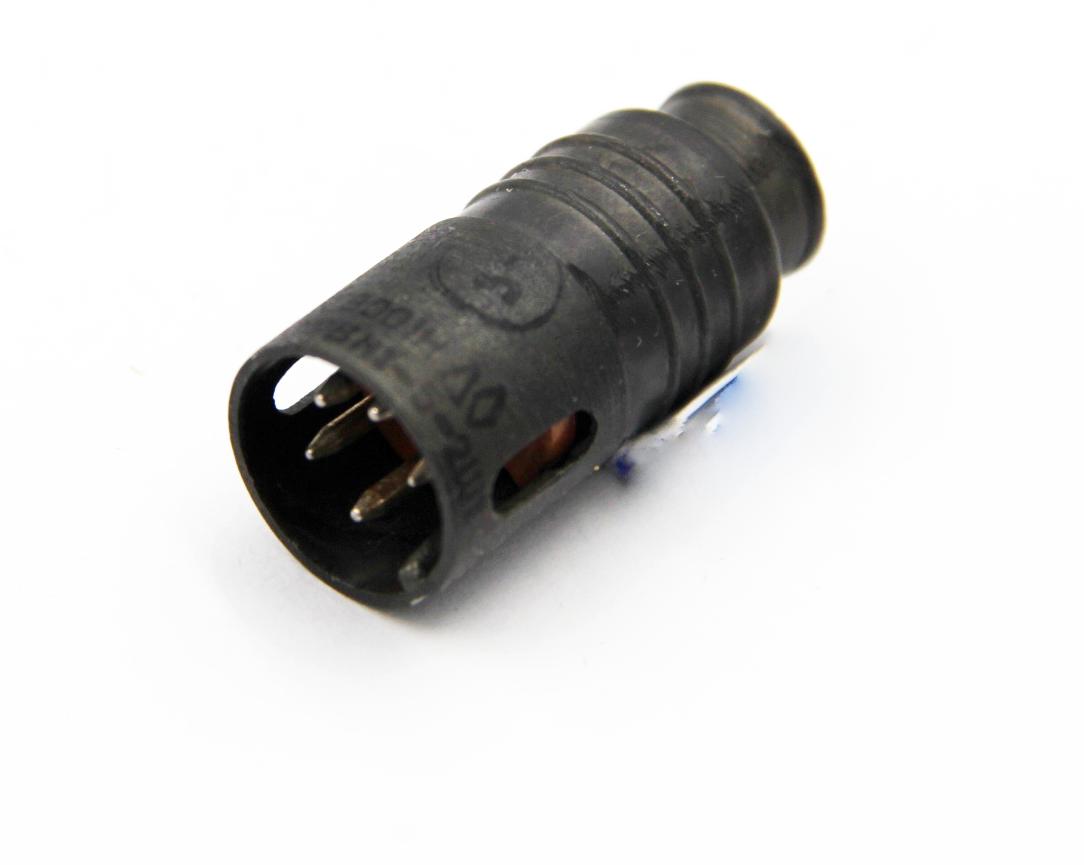

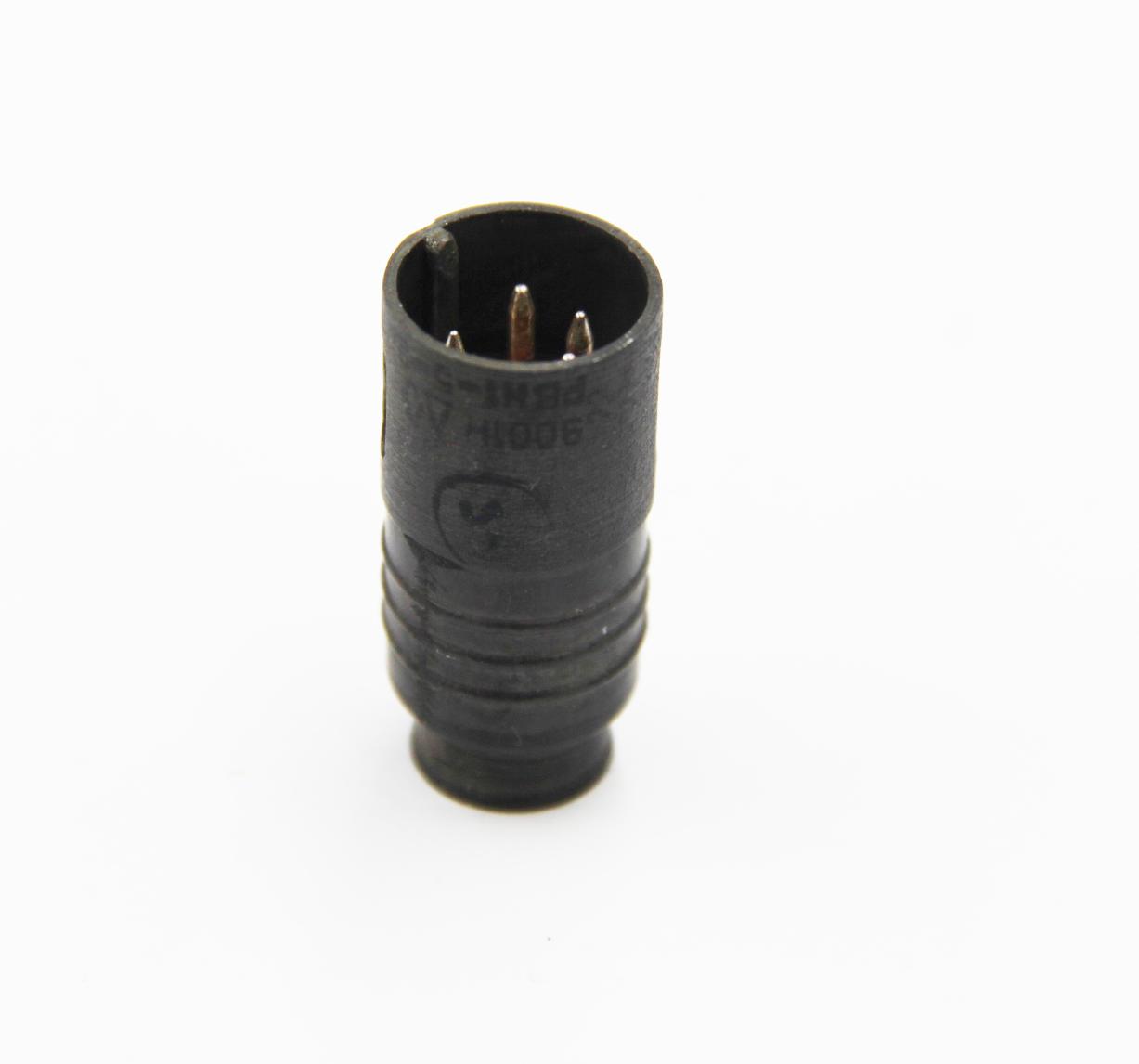

РВН1-5-2Ш1

Технические характеристики на соединитель РВН1-5-2Ш1:

РВН1-5-2Ш1
Соединители РВН1-5-2Ш1 предназначены для работы в электрических цепях постоянного или переменного (частотой до 3МГц) токов, в шлемофонных гарнитурах.
Сочленение соединителей врубное.
Поляризация корпусов: одношпоночная.
Способ монтажа: обьемный, пайкой.
Фиксация сочлененного положения соединителей РВН1 обеспечивается усилием расчленения частей соединителя не менее 1,5кГс.
Покрытие контактов в соединителях РВН1 — серебро.
Соединители изготавливаются для внутреннего монтажа в климатическом исполнении: РВН1 — УХЛ.
Соединители изготавливаются в соответствии с техническими условиями:
РВН1 — ВЛ0.364.049ТУ (НКЦС.434410.107 ТУ);
Структура условного обозначения:
РВН1-5-2Ш1
— РВН — Тип соединителя;
— 1 — Покрытие контактов: 1, 2 — серебро, 3 — золото;
— 5 — Количество контактов;
— 2 — Обозначение сочетания контактов — условное число;
— Ш — Часть соединителя: Ш — вилка, Г — розетка;
— 1 — Вид корпуса.
