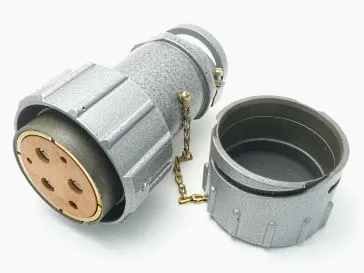

РБН1-6-17Г3-В

Технические характеристики на соединитель РБН1-6-17Г3-В:

РБН1-6-17Г3-В
Соединители водонепроницаемые цилиндрические РБН1-6-17Г3-В предназначены для работы в электрических цепях постоянного или переменного токов частотой до 3 МГц при напряжении до 700 В.
Изготавливаются для наружного монтажа, во всеклиматическом исполнении, в соответствии с ОСТ В 110121-91 и техническими условиями ГЕО.364.151 ТУ.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Сочленение соединителей – байонетное, поляризация корпусов – одношпоночная.
Покрытие контактов – серебро.
Структура условного обозначения:
РБН1-6-17Г3-В
РБН1 — тип соединителя, водонепроницаемое исполнение;
РБН1Б — тип соединителя, брызгозащитное исполнение;
6 — количество контактов;
17 — Сочетание контактов:
— 2 — контакты диаметром 1,5 мм;
— 5 — контакты диаметром 5,5 мм;
— 17 — контакты диаметром 3,5; 5,5; 9,0 мм;
— 18 — контакты диаметром 2,5 мм;
— 19 — контакты диаметром 3,5 мм;
— 26 — контакты диаметром 3,5; 5,5 мм;
Г — вид контактов: Ш — вилка (штырь), Г — розетка (гнездо);
3 — Конструктивное исполнение;
— 1 — приборная вилка (розетка);
— 2 — кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);
— 3 — кабельная вилка (розетка) для соединения “кабель-кабель”;
— 4 — кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой);
В — всеклиматическое исполнение.
