Описание товара:

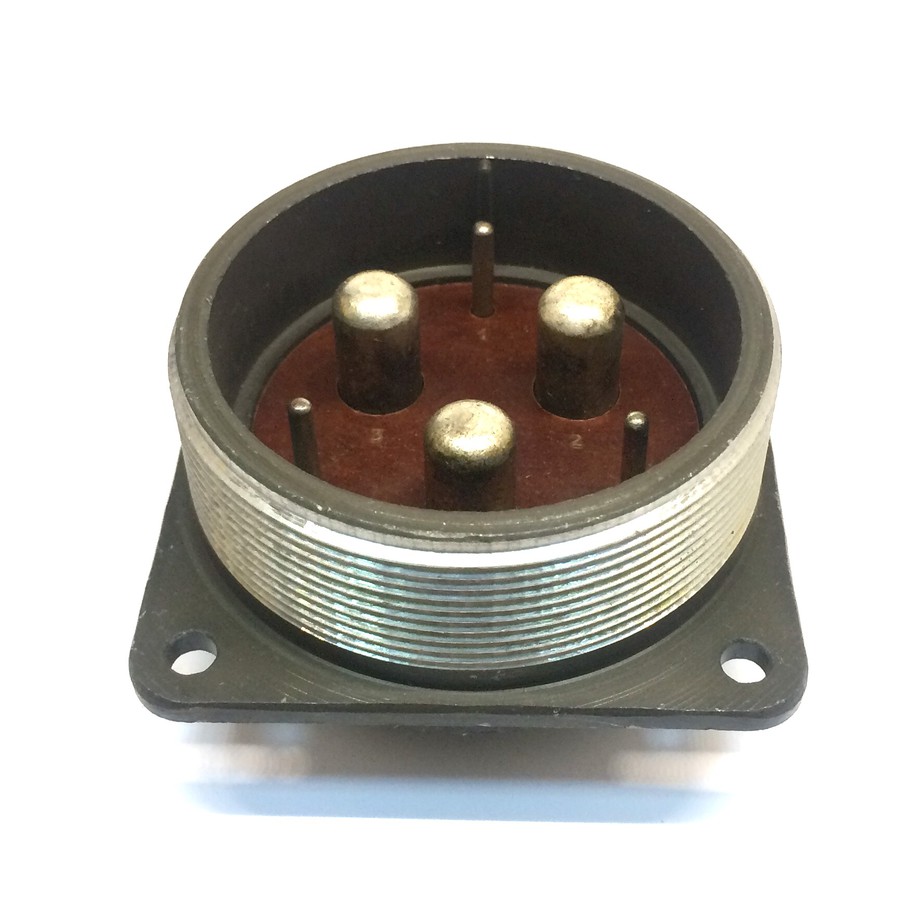

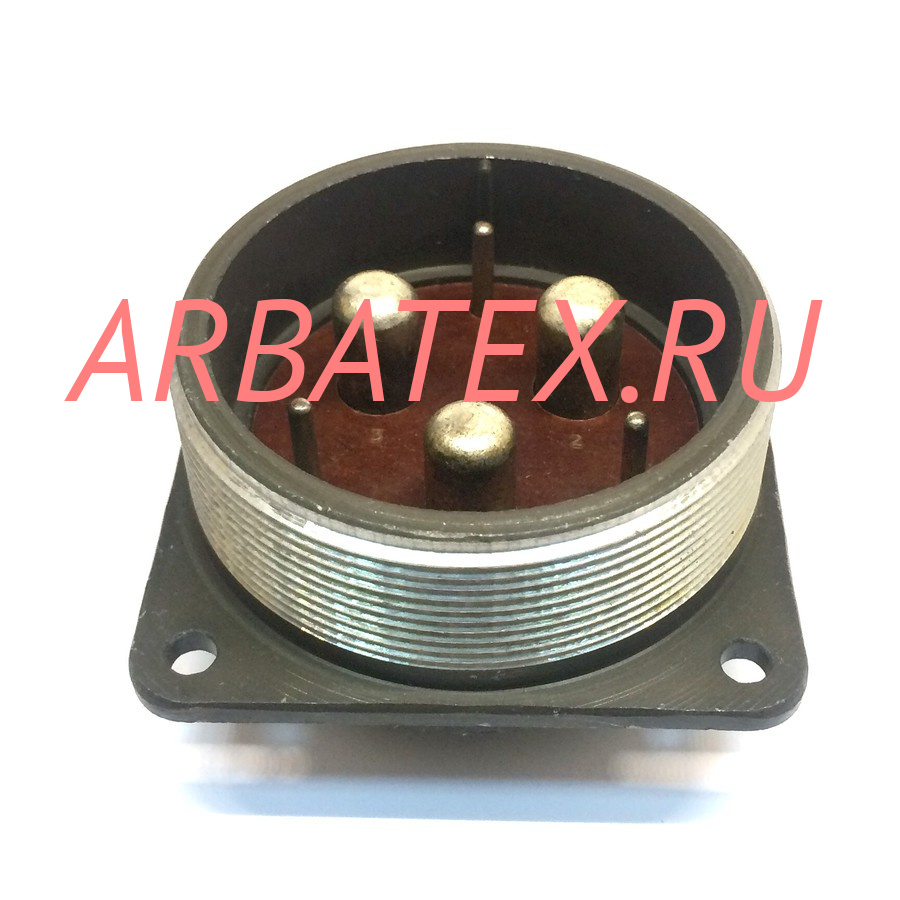

Вилка приборная без патрубка Р32П9ЭШ2 вилка блочная применяется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
68.75 руб. / шт Цена не является конечной и требует уточнения у менеджера.
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Соединители Р32П9ЭШ2 предназначены для работы в цепях постоянного и переменного (частотой до 3МГц) тока при напряжении до 1500 В (амплитудное значение) с рабочим током до 10 А на контакт диаметром 1,5 мм.
Тип сочленения: резьбовой.
Покрытие контактов: серебро.


Структура условного обозначения:



Р32П9ЭШ2 вилка
Р - тип соединителя;
32 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
9 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка;
2 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель.




Технические параметры соединителей типа Р:
Общее количество контактов: 1, 4, 7, 9, 14, 17, 28, 38, 47
Максимальный ток, А: 7....10
Сопротивление контактов, серебро, не более, МОм: 2,5
Сопротивление контактов, никель, не более, МОм: 10
Максимальное рабочее напряжение, В: 2100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Синусоидальная вибрация, диапазон частот, Гц: 1....5000
Синусоидальная вибрация, ускорение, м/с2 (g): 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g): 2000 (200)
Механический удар, многократного действия с ускорением, м/с2 (g): 350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) : 1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C: от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C: от -60 до +115
Минимальная наработка, часов: 1000
Количество сочленений-расчленений: 500
Срок сохраняемости, лет: 15
