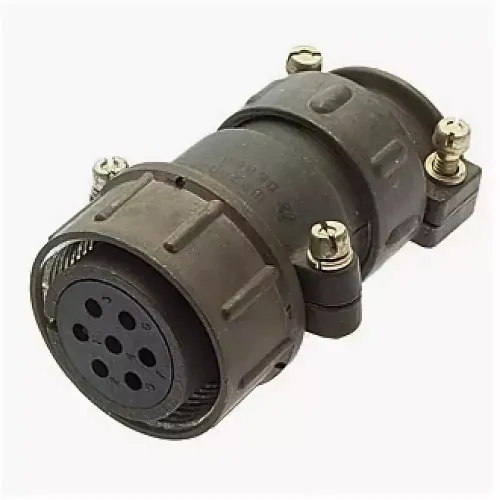

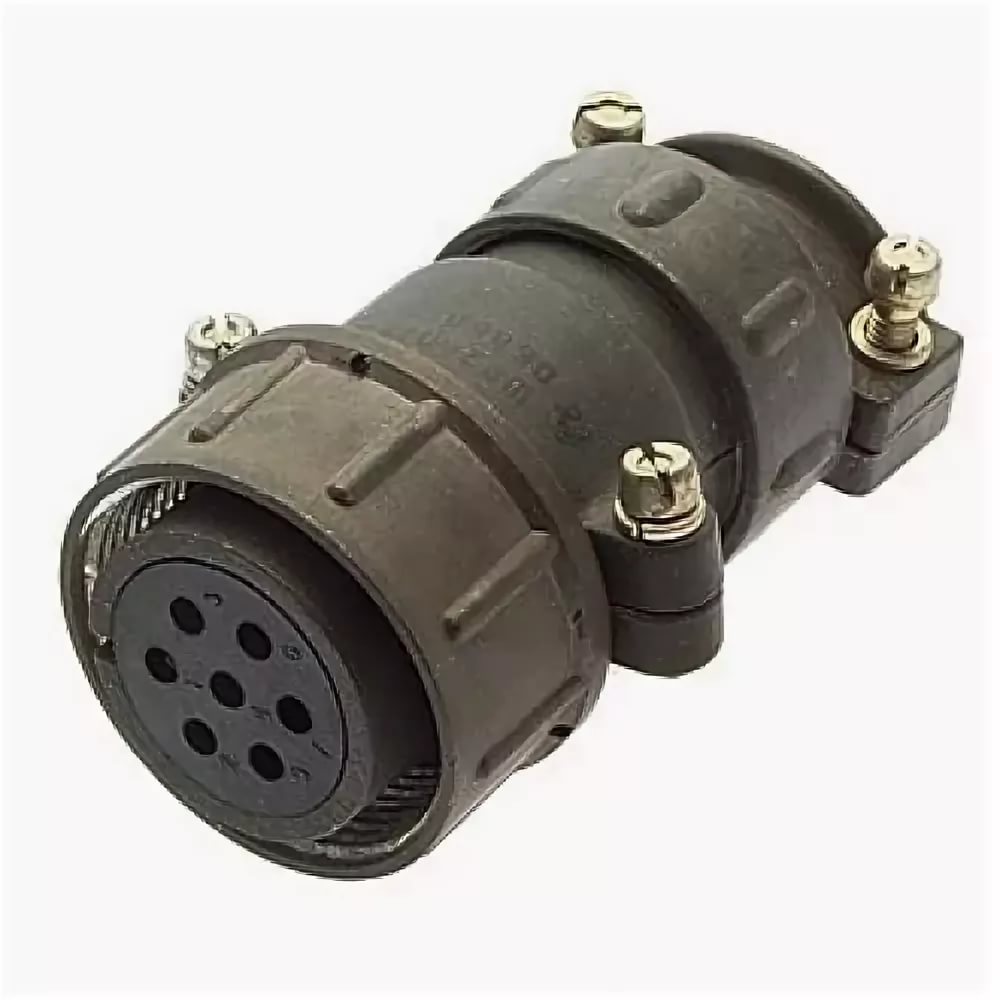

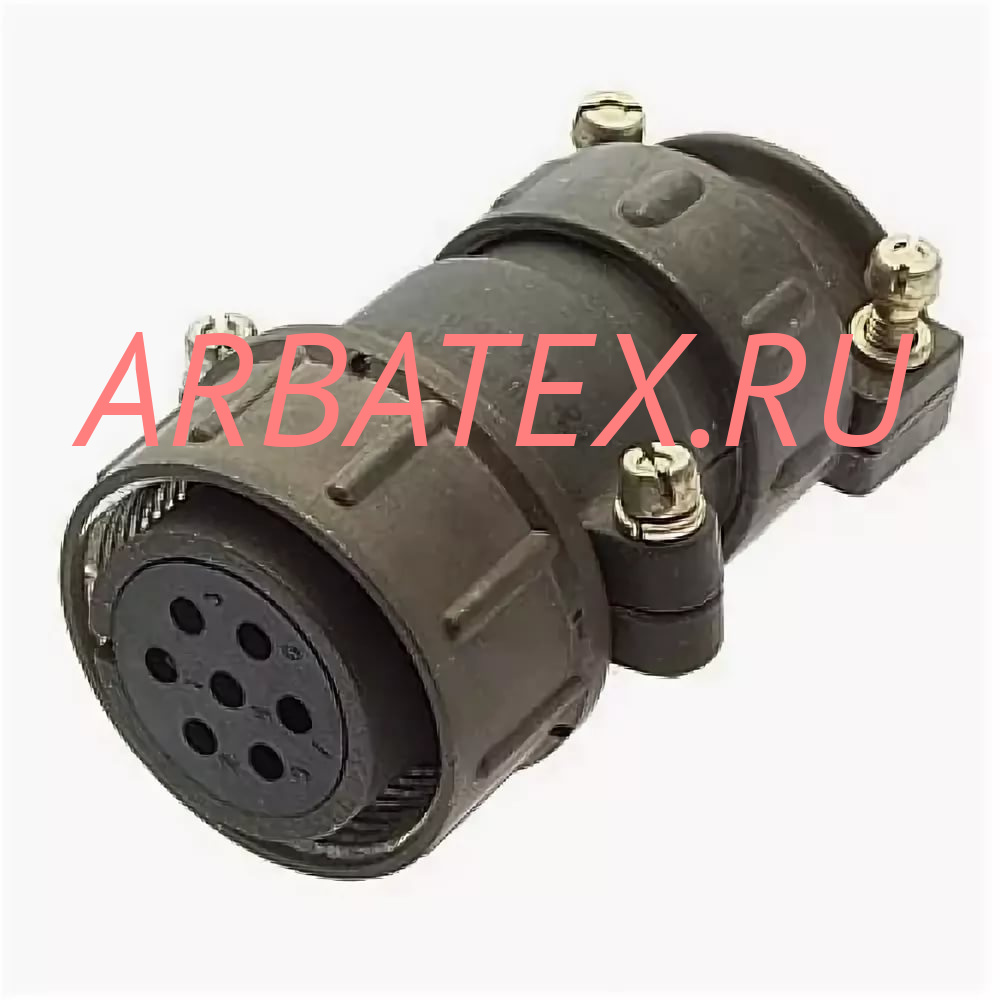

Р28У7ЭШ7 розетка

Соединители изготавливают одного типа, девять типономиналов, 158 типоконструкций, в соответствии с техническими условиями НКЦС.434410.531ТУ (приемка “5”). Соединители предназначены для внутреннего монтажа, ручной сборки (монтажа) аппаратуры по ГОСТ РВ 20.39.414.1. Покрытие контактов – серебро. Условный размер корпусов, схемы расположения контактов Ø 1,5 мм

Структура условного обозначения:

Р28У7ЭШ7 розетка
Р - тип соединителя;
32 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
9 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка;
2 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель.

Технические параметры соединителей типа Р:
Общее количество контактов:	1, 4, 7, 9, 14, 17, 28, 38, 47
Максимальный ток, А:	7....10
Сопротивление контактов, серебро, не более, МОм:	2,5
Сопротивление контактов, никель, не более, МОм:	10
Максимальное рабочее напряжение, В:	2100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	2000 (200)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +115
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
