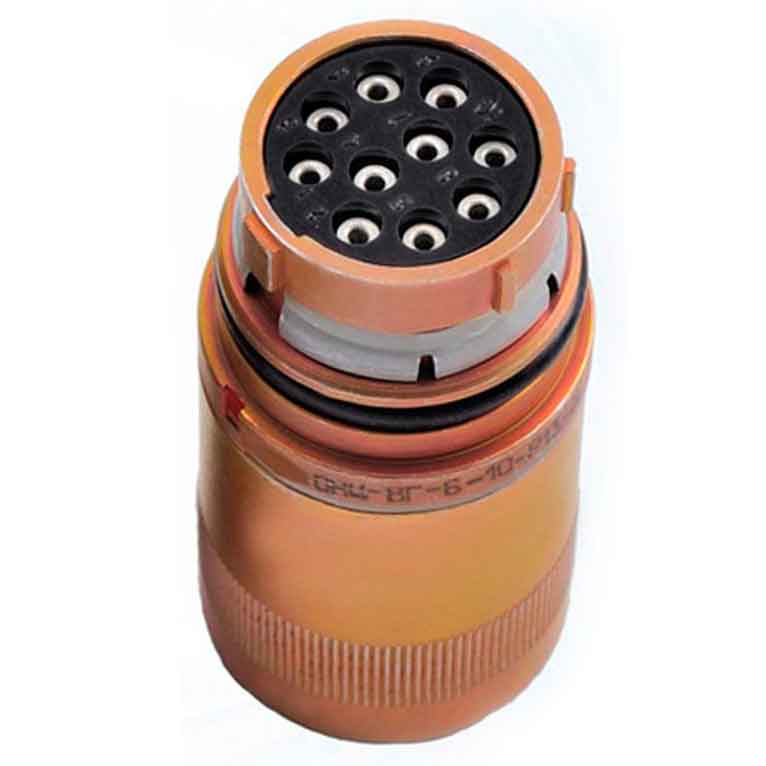

ОНЦ-ВГ-6-10-Р13-В купить по низкой цене, описание, доставка

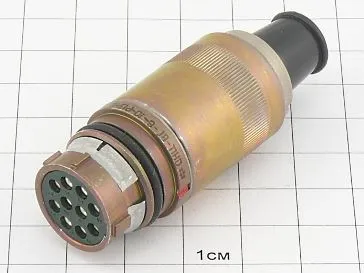

ОНЦ-ВГ-6-10-Р13-В Разъемы разное фото фото 2

ОНЦ-ВГ-6-10-Р13-В Разъемы разное фото фото 3

Отзывов: 0

Добавить отзыв

Описание товара:

Соединители предназначены для работы в электрических цепях постоянного, перемен но го (частотой до З МГц) токов nри напряжении до 310 В (амплитудное значение).

Характеристики:

Все характеристики

Загрузить / Загрузить

9 514 руб. / шт Цена не является конечной и требует уточнения у менеджера.

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Соединители состоят из кабельной вилки и кабельной розетки и имеют 5-ти шпоночную поляризацию корпусов. Вилки и розетки под экранированный кабель с прямым металлическим кожухом.
Сочленение вилок с розетками врубное. В сочлененном положении вилка с розеткой удерживается контактной nружиной, расположенной на корпусе розетки. Соединители предназначены для объемного монтажа
Покрытие контактов в соединителях ОНЦ-ВГ-6 серебро; ОНЦ-ВГ-7 - золото.
Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бРО.364.048ТУ (НКЦС.434410.11 ЗТУ).

Условные обозначения:

Вилка (Розетка) ОНЦ-ВГ-6(7)-7(10)-В(Р)13-В, где:
ОНЦ-ВГ - тип соединителя - соединитель низкочастотный цилиндрический.
Вид покрытия контактов:
- 6 - серебро;
- 7 - золото.
7, 10 - количество контактов.
Вид контактов:
- В - вилка;
- Р - розетка.
Конструктивное исполнение:
- 13 - кабельная часть экранированная с прямым кожухом.
В - всеклиматическое исполнение.
бР0.364.048ТУ; НКЦС.434410.113ТУ - обозначение технических условий.

Технические характеристики ОНЦ-ВГ-6-10-Р13-В:

Максимальная токовая нагрузка:
- на каждый контакт - 4 А;
- суммарная на соединитель - 28 А; 40 А.
Максимальное рабочее напряжение - 310 В (ампл.).
Сопротивление контактов для вилки, розетки ОНЦ-ВГ-6, ОНЦ-ВГ-7 - не более 4 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.
Количество сочленений-расчленений - 1000.
Минимальная наработка соединителей - 5000 ч.
Срок сохраняемости - 15 лет.
Вид сочленения - врубное.
Способ монтажа - объёмный.
ОНЦ-ВГ-6, ОНЦ-ВГ-7 разъём состоит из кабельной вилки и кабельной розетки и имеет 5-ти шпоночную поляризацию корпусов. Вилки и розетки под экранированный кабель с прямым металлическим кожухом.
