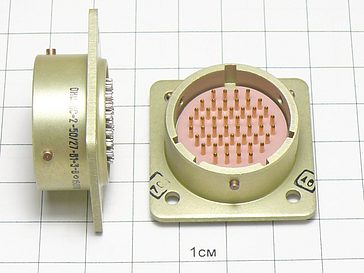

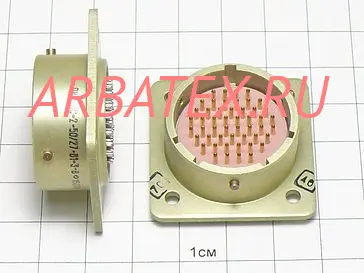

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения. Сочленение соединителей - байонетное. Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом. Покрытие контактов в соединителях: ОНЦ-БС-2 - золото, ОНЦ-БС-1- серебро. Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030 ТУ (АШДК 434410.088ТУ).
Структура условного обозначения:
ОНЦ-БС-2-50/27-В1-1В
ОНЦ-БС - тип соединителя;
2 - покрытие контактов: 1 – серебро, 2 - золото;
50 - количество контактов;
27 - условный диаметр корпуса;
В - часть соединителя: В – вилка, Р - розетка;
1 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
1 - многопозиционная поляризация;
В - всеклиматическое исполнение.
|
Технические параметры соединителей ОНЦ-БС-2:
|
|
Общее количество контактов:
|
4, 7, 10, 19, 32, 50
|
|
Сопротивление контактов, не более, МОм:
|
5
|
|
Максимальный ток на одиночный контакт, А:
|
1,5....3,7
|
|
Максимальное рабочее напряжение, В:
|
250
|
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
|
1000
|
|
Емкость между любыми соседними контактами, не более пФ:
|
5
|
|
Синусоидальная вибрация, диапазон частот, Гц:
|
1....5000
|
|
Синусоидальная вибрация, ускорение, м/с2 (g):
|
200 (20)
|
|
Механический удар, одиночного действия с ускорением, м/с2 (g):
|
10000 (1000)
|
|
Механический удар, многократного действия с ускорением, м/с2 (g):
|
1471 (150)
|
|
Атмосферное пониженное давление, Па (мм рт.ст.):
|
1,3·10-4 (10-6)
|
|
Повышенная относительная влажность воздуха при температуре +35 °С:
|
98%
|
|
Рабочая температура окружающей среды, °C:
|
от -60 до +85
|
|
Минимальная наработка, часов:
|
15000
|
|
Количество сочленений-расчленений:
|
250
|
|
Срок сохраняемости, лет:
|
15
|
