Используются для коммутации цепей постоянного, переменного (частотой до 3000кГц) и импульсного токов.

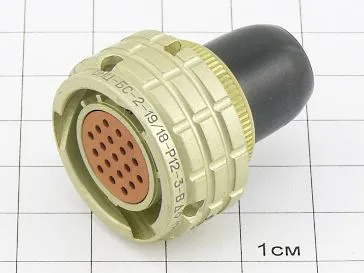

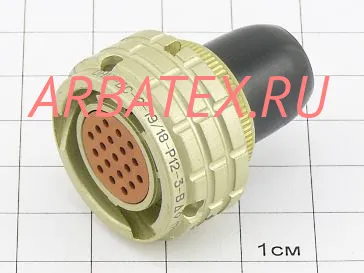

Соединители состоят из герметичной приборной вилки и негерметичной кабельной розетки и имеют многошпоночную поляризацию и многопозиционную (от 3 до 20 позиций) установку изоляторов, защищающую от случайного соединения. Сочленение соединителей – байонетное. Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении.
Покрытие контактов в соединителях: ОНЦ-БМ-1 – серебро, ОНЦ-БМ-2 – золото.
Условные обозначения:
Вилка (Розетка) ОНЦ-БС-2-4(7,10,19,32,50)/10(12,14,18,22,27)-В(Р)1(12)-
1(2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20)-В, где:
ОНЦ-БС - тип соединителя - соединитель низкочастотный цилиндрический.
2 - вид покрытия контактов - золото.
4, 7, 10, 19, 32, 50 - количество контактов.
10, 12, 14, 18, 22, 27 - условный диаметр корпуса.
Вид контактов:
- В - вилка;
- Р - розетка.
Конструктивное исполнение:
- 1 - приборная вилка без кожуха;
- 12 - кабельная розетка с кожухом.
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20 - многопозиционная поляризация корпусов.
В - всеклиматическое исполнение.
бР0.364.030ТУ, АШДК.434410.088ТУ - обозначение технических условий.
Технические параметры соединителей ОНЦ-БС-2: |
---|
Общее количество контактов: | 4, 7, 10, 19, 32, 50 |
Сопротивление контактов, не более, МОм: | 5 |
Максимальный ток на одиночный контакт, А: | 1,5....3,7 |
Максимальное рабочее напряжение, В: | 250 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
Емкость между любыми соседними контактами, не более пФ: | 5 |
Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
Синусоидальная вибрация, ускорение, м/с2 (g): | 200 (20) |
Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
Механический удар, многократного действия с ускорением, м/с2 (g): | 1471 (150) |
Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-4 (10-6) |
Повышенная относительная влажность воздуха при температуре +35 °С: | 98% |
Рабочая температура окружающей среды, °C: | от -60 до +85 |
Минимальная наработка, часов: | 15000 |
Количество сочленений-расчленений: | 250 |
Срок сохраняемости, лет: | 15 |
