ОНЦ-БС-2-10/14-В1-2-В

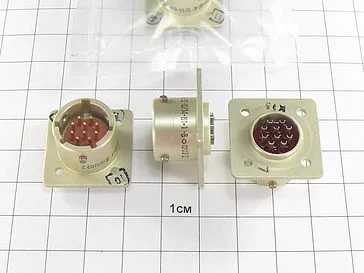

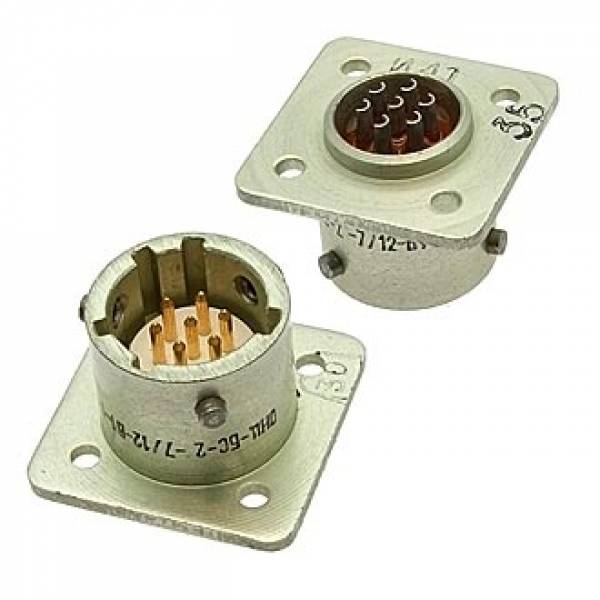

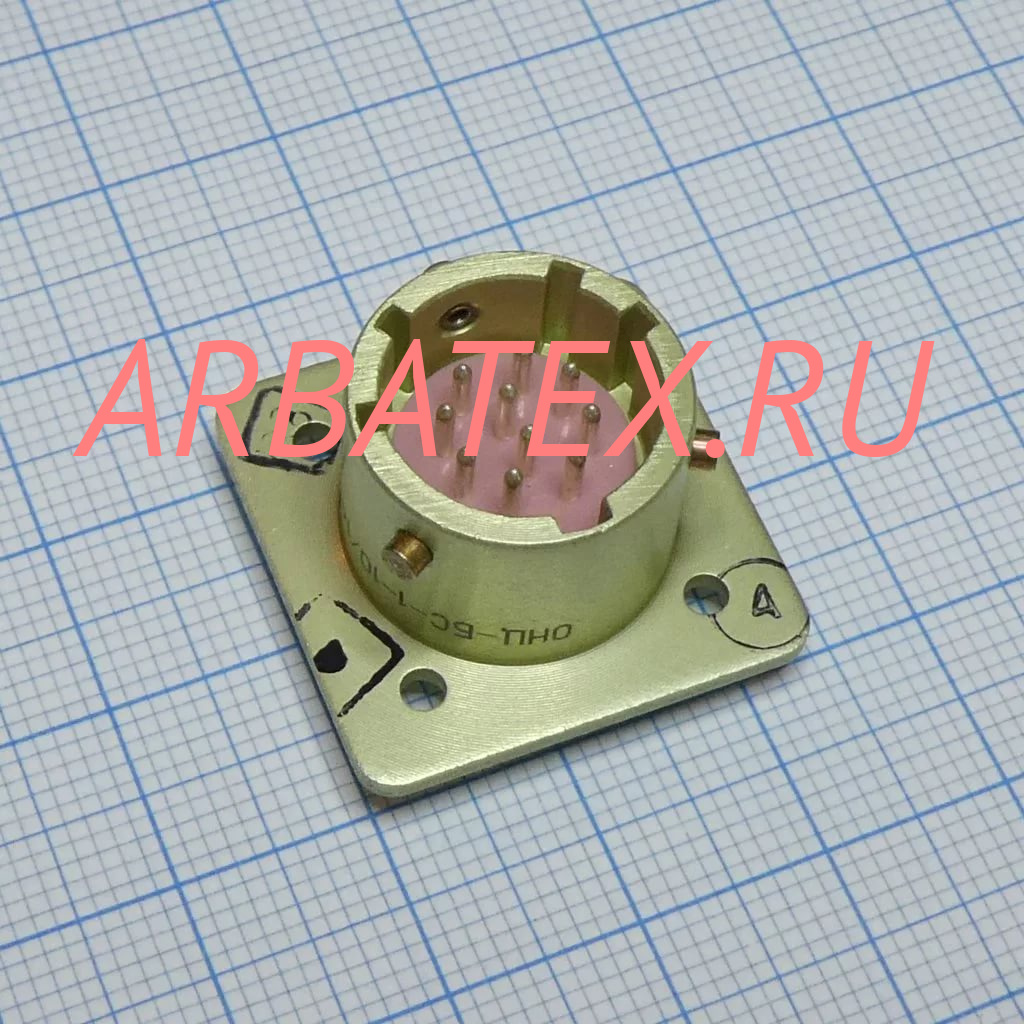

ОНЦ-БС-2-10/14-В1-1-В вилка приборная с кожухом цилиндрическая низкочастотная предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Соединители типа ОНЦ-БС-1 и ОНЦ-БС-2 nредназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения. Сочленение соединителей - байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Покрытие контактов в соединителях:
ОНЦ-БС-1 - серебро,
ОНЦ-БС-2 - золото.

Условное обозначение:

ОНЦ-БС - тип соединителя - соединитель низкочастотный цилиндрический.
2 - покрытие контактов золотом.
10 - количество контактов.
14 - условный диаметр корпуса.
В - вилка.
1 - приборная вилка без кожуха.
2- поляризация корпусов.
В - всеклиматическое исполнение.

Технические параметры соединителей ОНЦ-БС-2:
Общее количество контактов:	4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм:	5
Максимальный ток на одиночный контакт, А:	1,5....3,7
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Емкость между любыми соседними контактами, не более пФ:	5
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	200 (20)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1471 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
