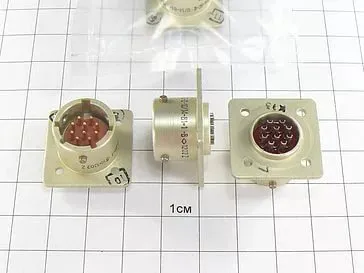

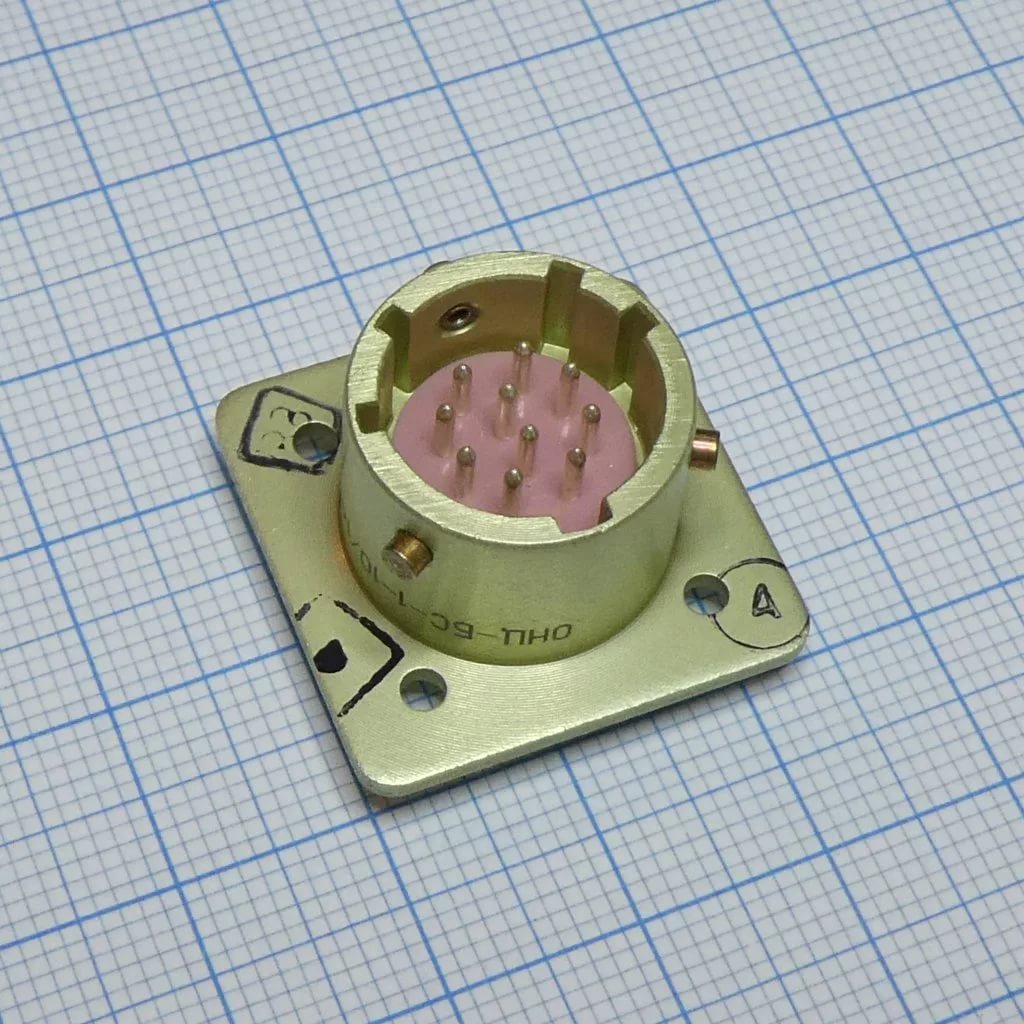

ОНЦ-БС-2-10/14-В1-1-В

ОНЦ-БС-2-10/14-В1-1-В вилка приборная с кожухом цилиндрическая низкочастотная предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Сочленение соединителей – байонетное. Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом. Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро. Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030 ТУ, (приемка  “5”).

Условное обозначение:

Вилка ОНЦ-БС-2-10/14-В1-1-В, где:
ОНЦ-БС - тип соединителя - соединитель низкочастотный цилиндрический.
2 - покрытие контактов золотом.
10 - количество контактов.
14 - условный диаметр корпуса.
В - вилка.
1 - приборная вилка без кожуха.
1- поляризация корпусов.
В - всеклиматическое исполнение.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.
Атмосферное пониженное рабочее давление - 1,3∙10^-4 Па (10^-6 мм рт. ст.)
Допустимая синусоидальная вибрация соединителя ОНЦ-БС-2-10/14-В1-1-В:
- диапазон частот - от 1 Гц до 5 кГц;
- ускорение - 200 м/с².
Ускорение механического удара:
- одиночного действия - 10 000 м/с²;
- многократного действия - 1471 м/с².
Разъём ОНЦ-БС-2-10/14-В1-1-В устойчив к воздействию спецфакторов.

Технические параметры соединителей ОНЦ-БС-2:
Общее количество контактов:	4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм:	5
Максимальный ток на одиночный контакт, А:	1,5....3,7
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Емкость между любыми соседними контактами, не более пФ:	5
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	200 (20)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1471 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
