ОНЦ-БС-1-32/22-Р12-4В купить по низкой цене, описание, доставка

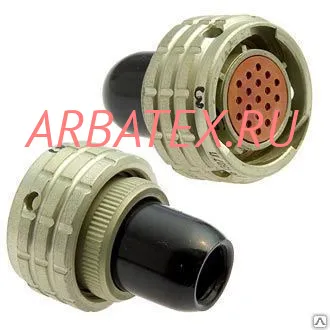

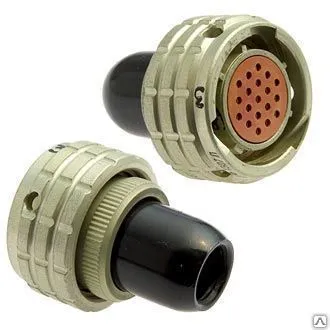

ОНЦ-БС-1-32/22-Р12-4В Разъемы разное фото фото 2

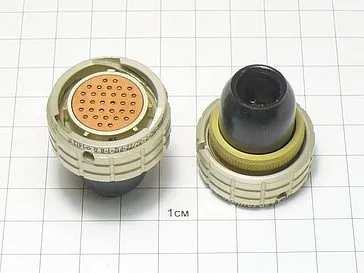

ОНЦ-БС-1-32/22-Р12-4В Разъемы разное фото фото 3

Отзывов: 0

Добавить отзыв

Описание товара:

Соединители ОНЦ-БС-1-32/22-Р12-4В состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения.

Характеристики:

Все характеристики

Загрузить / Загрузить

2 015 руб. / шт Цена не является конечной и требует уточнения у менеджера.

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Быстросочленяемые герметичные приборные вилки и негерметичные кабельные розетки. Предназначены для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении до 250 В (амплитудное значение) с рабочим током 4 А на контакт.

Сочленение соединителей - байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Покрытие контактов в соединителях: ОНЦ-БС-1-серебро.

Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК.434410.088ТУ).

Условное обозначение ОНЦ-БС-1-32/22-Р12-4В:

Тип соединителя: цилиндрический низкочастотный соединитель с байонетным сочленением - ОНЦ-БС
Покрытие контактов: серебро-1
Количество контактов - 32
Условный диаметр корпуса - 22
Часть соединителя: розетка - Р
Конструктивное исполнение: розетка кабельная с кожухом - 12
Вариант поляризации корпуса - 4
Всеклиматическое исполнение - В

Технические параметры соединителей ОНЦ-БС-1:
Общее количество контактов:	4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм:	5
Максимальный ток на одиночный контакт, А:	1,5....3,7
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Емкость между любыми соседними контактами, не более пФ:	5
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с² (g):	200 (20)
Механический удар, одиночного действия с ускорением, м/с² (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с² (g):	1471 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10^-4 (10^-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
