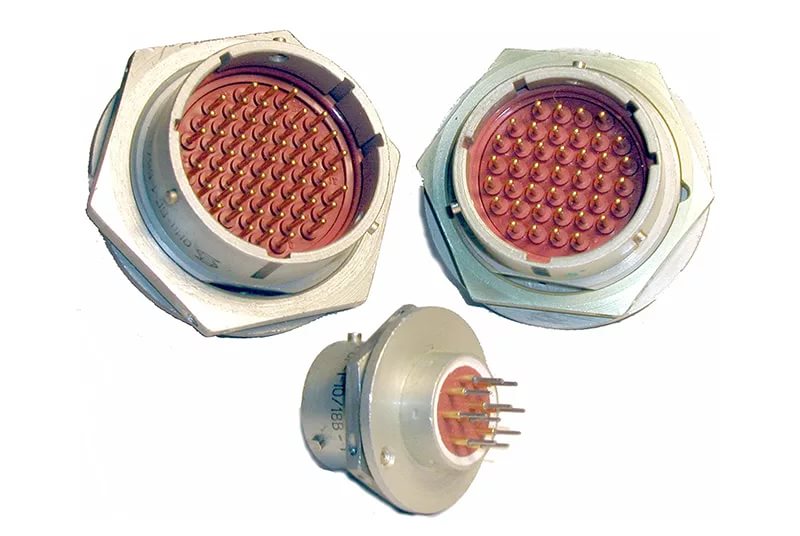

Тип соединителя: вилки цилиндрические многопозиционные типа ОНц-БГ-1 для печатного монтажа, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В (для переменного и импульсного токов – амплитудное значение).
Состав соединителя: вилки ОНц-БГ-1 состоят из приборной части. Конструктивное исполнение: вилки ОНц-БГ-1 имеют два вида исполнения: круглый фланец, крепятся к стенке прибора шестигранной гайкой и квадратный фланец с четырьмя отверстиями под крепежные винты. Тип сочленения: байонетный.
Взаимосочленение: вилки ОНц-БГ-1 взаимосочленяемы с кабельными розетками типа СНЦ 23 ГЕО.364.241 ТУ, соответствующего типономинала и углового положения изоляторов в корпусе. Покрытие контактов: контакты Ø 1,0 мм, Ø 1,5 мм, Ø 2,0 мм, покрыты золотом. Климатическое исполнение: вилки изготовляют для внутреннего монтажа во всеклиматическом исполнении по ГОСТ В 20.39.414.1.
Технические характеристики ОНц-БГ-1:
Рабочий ток на каждый контакт:
- диаметром 1 мм - от 3 А до 7,5 А;
- диаметром 1,5 мм - 8 А;
- диаметром 2 мм - 12 А.
Максимальный ток на одиночный контакт:
- диаметром 1 мм - 11 А;
- диаметром 1,5 мм - 20 А;
- диаметром 2 мм - 35 А.
Максимальное рабочее напряжение постоянного тока или амплитудное значение напряжения переменного тока - 250 В.
Сопротивление контактов:
- диаметром 1 мм - не более 4 мОм;
- диаметром 1,5 мм - не более 2,5 мОм;
- диаметром 2 мм - не более 1,6 мОм.
Количество сочленений-расчленений для изделия соединитель ОНц-БГ-1 - 500.
Минимальная наработка - не менее 3000 ч.
Срок сохраняемости - 25 лет.
Тип сочленения - байонетный.
Покрытие контактов - золото.
Соединители ОНц-БГ-1 состоят из приборной части, имеют два вида исполнения:
- круглый фланец, крепятся к стенке прибора шестигранной гайкой;
- квадратный фланец с четырьмя отверстиями под крепежные винты.
ОНц-БГ-1 взаимосочленяемы с кабельными розетками типа СНЦ23, соответствующего типономинала и углового положения изоляторов в корпусе.
