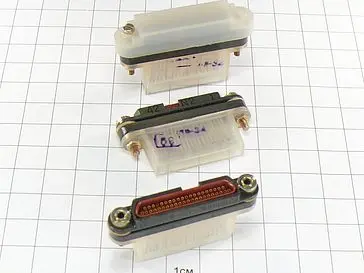

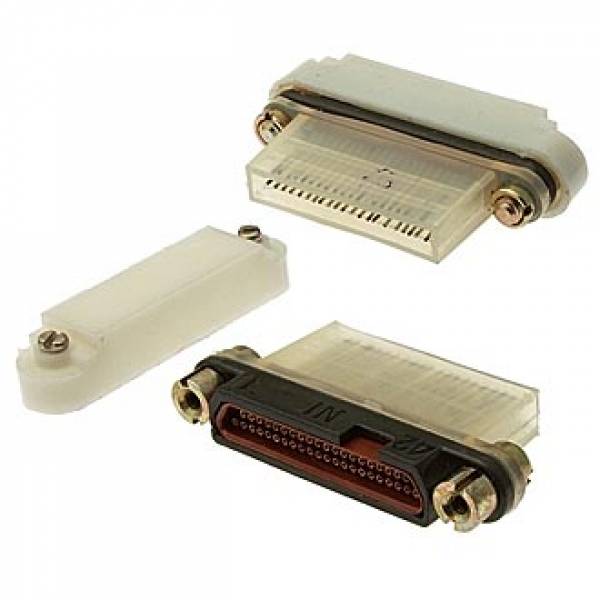

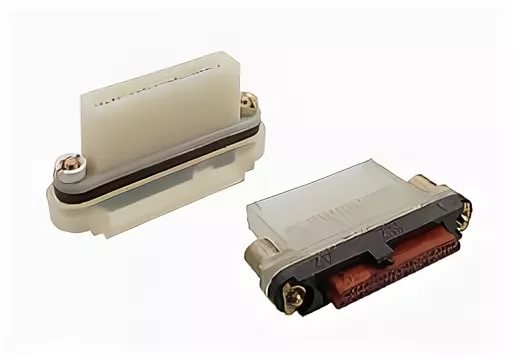

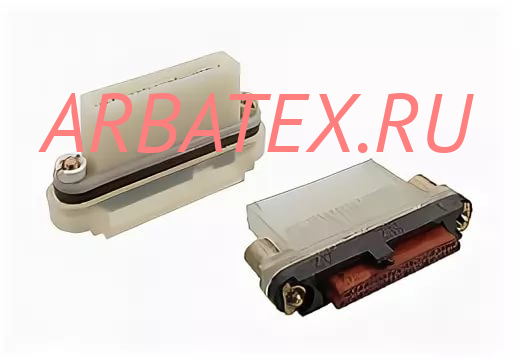

Соединители (вилки, розетки) прямоугольные объемного монтажа с винтовой фиксацией сочлененного положения. Соединители состоят из кабельной вилки и приборной розетки и имеют шпоночную поляризацию корпусов. Соединители имеют токопроводное покрытие корпусных деталей (корпуса, кожуха). Покрытие контактов – золото (серебро). Кожух монтажный поставляется по дополнительному заказу. Соединители для внутреннего монтажа всеклиматического исполнения. Соединители взаимосочленяемы с ОНП-ЖИ-8 по НЩ0.364.021 ТУ.
Структура условного обозначения:
ОНП-ЖИ-8-21/46-В38-2-В
ОНП-ЖИ-8 - тип соединителя;
21 - количество контактов;
46 - условный размер (длина и ширина);
Р - вид контактов: В - вилка, Р - розетка;
29 - конструктивное исполнение:
- 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
- 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
- 38 - вилка кабельная;
1 - номер позиции кодирующего элемента;
С - дополнительное обозначение только для соединителей с серебряным покрытием контактов;
В - всеклиматическое исполнение.
Условия эксплуатации:
Температура окружающего воздуха - от -60° С до +85° С.
Смена температур (с учетом температуры перегрева контактов) - от -60° С до +95° С.
Атмосферное пониженное давление рабочее - 13∙мПа (10-6 мм рт. ст.).
Допустимая синусоидальная вибрация для соединителя ОНП-ЖИ-8-21/46х8-Р29-1-В:
- диапазон частот - от 1 Гц до 5 кГц;
- ускорение - 400 м/с2.
Одиночные удары:
- ускорение - 15 000 м/с2;
- длительность - от 0,1 мс до 2 мс.
Многократные удары:
- ускорение - 1500 м/с2;
- длительность - от 1 мс до 5 мс.
Ускорение линейной нагрузки - 1962 м/с2.
Технические параметры соединителей ОНП-ЖИ-8: |
---|
Общее количество контактов: | 21, 42, 52, 54, 76 |
Сопротивление контактов, не более, МОм: | 10 |
Рабочий ток на одиночный контакт, А: | 1 |
Суммарный ток на соединитель, А: | 21....60,8 |
Максимальное рабочее напряжение, В: | 150 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
Емкость между любыми контактами, не более, пФ: | 2 |
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): | 1....5000 400 (40) |
Механический удар, одиночного действия с ускорением, м/с2 (g): | 15000 (1500) |
Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3x10-4 (10-6) |
Рабочая температура окружающей среды, °C: | от -60 до +85 |
Минимальная наработка, часов: | 10000 |
Количество сочленений-расчленений: | 250 |
Срок сохраняемости, лет: | 25 |
