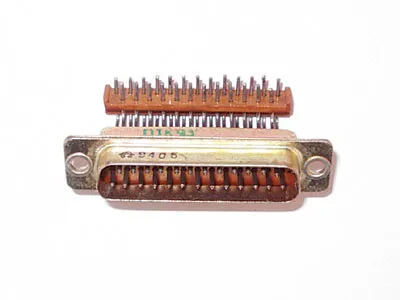

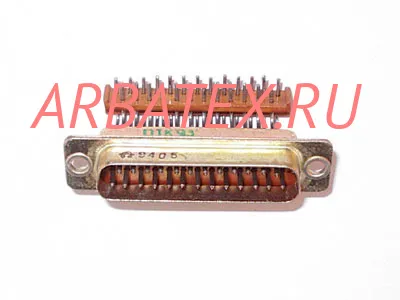

ОНП-ЖГ-116-9-844

ОНП-ЖГ-116-9-844 соединители в токопроводящем экранированном корпусе прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой - не более 3 МГц) и импульсного токов.
Разъёмы ОНП-ЖГ-116-9-844  применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Технические характеристики ОНП-ЖГ-116-9-844:



Рабочий ток на контакт - не более 1 А.

Максимальное рабочее напряжение постоянного тока - не более 150 В.

Сопротивление:

- электрического контакта - не более 10 мОм;

- любого стыка токопроводящих корпусных деталей - не более 2 мОм;

- изоляции для изделия разъём ОНП-ЖИ-8 в нормальных климатических условиях - не менее 5000 МОм.

Емкость между любыми контактами - не более 2 пФ.

Эффективность экранирования:

- при частоте 7 МГц - не менее 50 дБ;

- при частоте 600 МГц - не более 35 дБ.

Число сочленений-расчленений - 500.

Минимальная наработка - 10 000 ч.

Минимальный срок сохраняемости для изделия вилка, розетка ОНП-ЖИ-8 - 25 лет.

Сочленение с винтовой фиксацией и кодирующим элементом - врубное.

Корпус - металлический, экранированный токопроводящий.

Метод монтажа - пайка.

Тип соединения - врубное с винтовой фиксацией и кодирующим элементом.

Розетка, вилка ОНП-ЖИ-8 состоит из кабельной вилки и приборной розетки для объемного монтажа с винтовой фиксацией сочлененного положения.



Условия эксплуатации:



Температура окружающего воздуха - от -60° С до +85° С.

Смена температур (с учетом температуры перегрева контактов) - от -60° С до +95° С.

Атмосферное пониженное давление рабочее - 1,3∙10^-7 Па (10^-9 мм рт. ст.).

Допустимая синусоидальная вибрация:

- диапазон частот - от 1 Гц до 5000 Гц;

- ускорение - 400 м/с².

Одиночные удары:

- ускорение - 15 000 м/с².

- длительность - от 0,1 мс до 2 мс.

Многократные удары:

- ускорение - 1500 м/с²;

- длительность - от 1 мс до 5 мс.

Ускорение линейной нагрузки - 1962 м/с².
