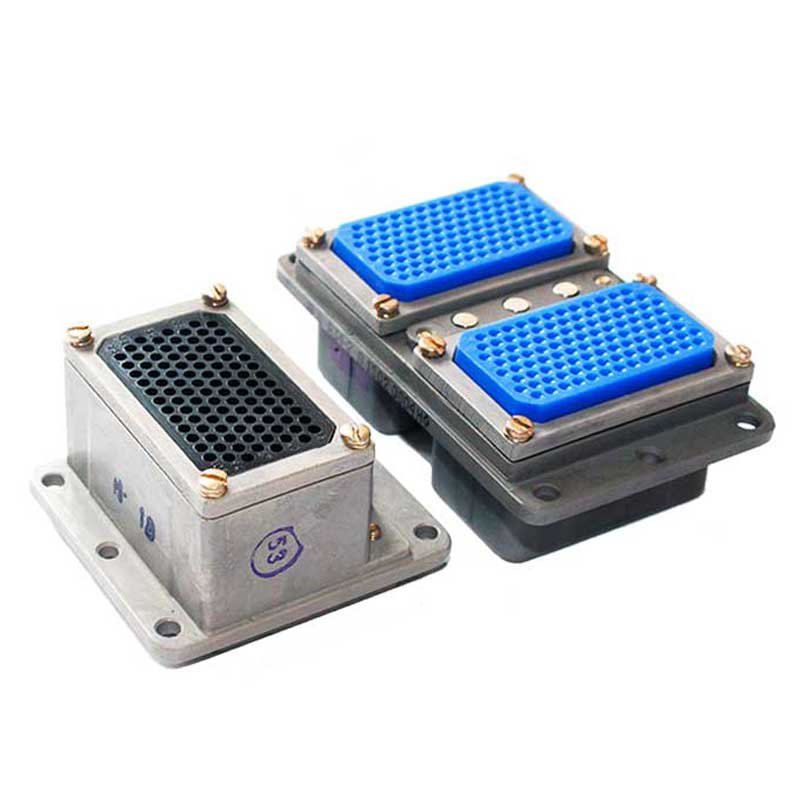

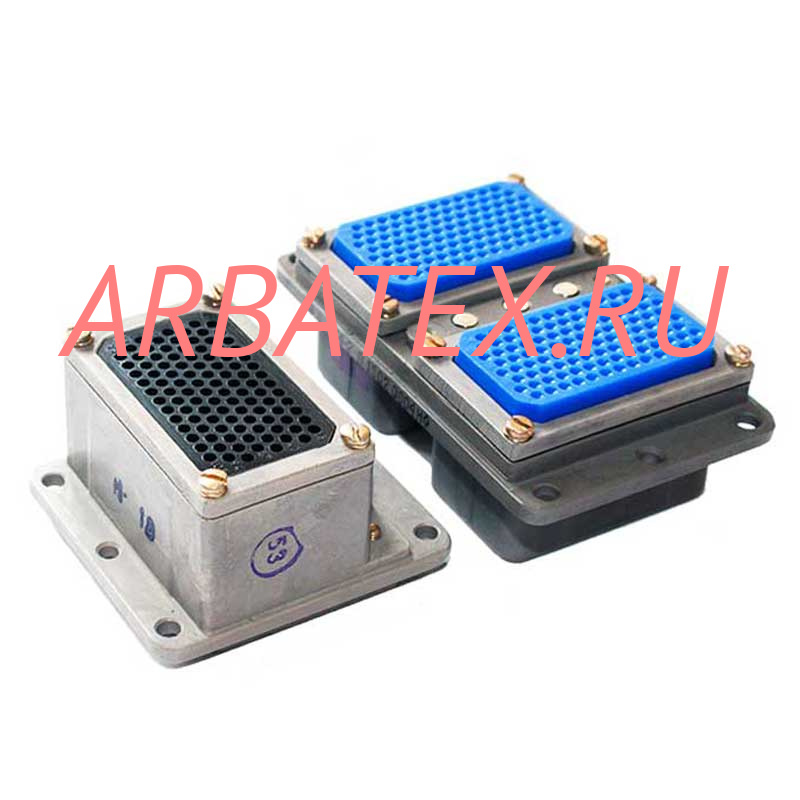

ОНП-ВС-53-68В соединители прямоугольные одинарные предназначены для работы в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
Условные обозначения соединителей:
Вилка (розетка, гибрид) ОНП-ВС-53-32(84,106)/44х37(44х64, 46х36,46х37,
46х64)-В(Г,Р)21(34,35)-1(2)-Н(Х)-В, где:
ОНП-ВС-53 - тип соединителя - соединитель прямоугольный, одинарный.
32, 84, 106 - количество контактов.
44х37, 44х64, 46х36, 46х37, 46х64 - условный размер разъёма.
Вид контактов:
- В - вилка (штырь);
- Г - гибрид (штырь и гнездо);
- Р - розетка (гнездо).
Конструктивное исполнение:
- 21 - без кожуха, приборный соединитель (розетка, гибрид);
- 34 - без кожуха, кабельный соединитель (вилка, гибрид);
- 35 - с прямым кожухом открытого типа, кабельный соединитель (вилка, гибрид).
Исполнение НЧ контактов 0,8 мм по способу монтажа:
- 1 - пайка;
- 2 - обжимка.
Дополнительное обозначение:
- Н - для вилок без локальной защиты хвостовиков контактов;
- Х - при обратной установке схемы расположения контактов.
В - всеклиматическое исполнение.
ОСТ В 11 0121-91; НЩО.364.075 ТУ - обозначение технических условий.
Технические характеристики ОНП-ВС-53:
Максимальное рабочее напряжение постоянного тока между любыми соседними НЧ контактами, а также между корпусом сочлененного соединителя и любым соседним НЧ контактом - 250 В.
Рабочий ток:
- НЧ контакты 0,8 - 1 А;
- НЧ контакты 1,5 - 7 А.
Сопротивление электрического контакта для изделия вилка, гибрид, розетка ОНП-ВС-53:
- НЧ контакты 0,8 - 5 мОм;
- НЧ контакты 1,5 - 2,5 мОм.
Сопротивление изоляции в нормальных климатических условиях для НЧ контактов - не менее 5000 МОм.
Число сочленений-расчленений - 500.
Минимальная наработка - 10 000 ч.
Минимальный срок сохраняемости - 20 лет.
Покрытие контактов - золото.
Соединение контактов - врубное.
Классификация по спектру частот - низкочастотные (НЧ).
Метод монтажа - пайка; обжимка.
Конструкция изделия розетка, вилка, гибрид ОНП-ВС-53 - пылебрызгозащищенные по стыку корпусов, кодирующий элемент, извлекаемые контакты.
